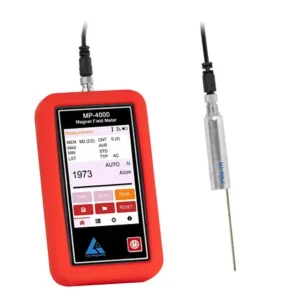

Gaussimeeter / teslameeter põikanduriga / mõõtmine ühikutes A/cm, Gauss või Tesla / impulssväljade graafiline kuvamine / puuteekraan / juhtmevaba liides Windowsi, iOS-i ja Androidi jaoks
Kogege mõõtetehnoloogia revolutsiooni gaussimeetriga / teslameetriga. See seade kuulub võimsate magnetvälja mõõteseadmete uude põlvkonda ning kasutab väliseid digitaalseid aksiaal- ja põikvälja andureid, et teha igat tüüpi alalis-, vahelduv- ja impulssmagnetväljade täpseid mõõtmisi.
See sobib ideaalselt digitaalse gaussimeetri, magnetomeetri või teslameetrina magnetvälja tugevuse, magnetvälja intensiivsuse ja magnetvoo tiheduse registreerimiseks ning analüüsimiseks. Väga tundlikud magnetväljaandurid tagavad usaldusväärse magnetvälja mõõtmise. Selle gaussimeetri / teslameetri kasutusala ulatub nõrkadest geomagnetväljadest kuni tugevate väljadeni, mille väljatugevus on kuni 40 000 A/cm. Seetõttu sobib see mitmesugusteks rakendusteks tööstuslikus magnetvälja mõõtmises, magnetvälja analüüsis, magnetvoo mõõtmises, magnetvälja jõujoonte analüüsis ja mitmesugustes magnetvälja katsemeetodites. Gaussimeeter / teslameeter pakub teile professionaalseid magnetvälja mõõtmislahendusi kõrgeimal tasemel, mis on välja töötatud ja toodetud Saksamaal kasutajate jaoks. Gaussimeetril / teslameetril on graafiline LCD-puutepaneel uuendusliku kasutusjuhisega ja eraldusvõimega 320 × 480 pikslit. Kõrgelt arendatud digitaalse magnetväljamõõturina pakub see funktsioone, mis lähevad klassikalisest magnetvälja mõõtmisest palju kaugemale. Uue andurielektroonika silmapaistev omadus on mõõteväärtuste kiire digitaliseerimine sagedusega kuni 200 kHz. See võimaldab magnetvälja täpselt mõõta ja kuvada impulsskõveraid, mille kestus on kõigest 0,1 millisekundit. Seetõttu sobib seade magnetväljade analüüsimiseks ning magnetvälja intensiivsuse ja väljatugevuse täpseks registreerimiseks impulssväljades.
Need magnetväljaandurid tagavad suure täpsuse ja muudavad seadme usaldusväärseks mõõteriistaks. Maksimumväärtused ja impulsside kestused kuvatakse täpselt – see on suur eelis kõigis rakendustes, kus magnetvälja või magnetvoo mõõtmine on otsustava tähtsusega. Lisaks saab registreerida ja salvestada ka kuni 20 kHz sagedusega vahelduvväljade kõveraid, mis on oluline funktsioon nõudlike magnetvälja katsemeetodite jaoks tööstuslikus magnetvälja mõõtmises. See täpne analüüs võimaldab mõõta magnetvoo tihedust ning koos magnetvälja jõujoonte analüüsiga saada põhjaliku pildi väljatingimustest. Magnetomeetri, teslameetri või erilahendusena tähistab magnetväljamõõtur uuenduslikke „Made in Germany“ magnetvälja mõõtmislahendusi ja seab magnetväljamõõturite seas standardeid. Eriti väga väikeste magnetvälja tugevuste korral on häireteta ja täpne mõõtmine määrava tähtsusega. Magnetväljamõõturi mõõteelektroonika töötab otse anduris, digitaliseerib Hall-anduri signaalid ja on seetõttu tänapäevaste magnetväljaandurite keskne komponent.
See tehnoloogia võimaldab suure täpsusega magnetvälja mõõtmismeetodeid ja tagab ka nõrkade väljade usaldusväärse tuvastamise. See loob aluse professionaalsetele mõõtmistele, eelkõige minimaalsete magnetvälja intensiivsuste registreerimisel keerukate analüüside osana. Stabiilsete alalisväljade puhul võimaldab seadme skaneerimisfunktsioon magnetvälja kogu ala hõlmavalt tuvastada ja seejärel statistiliselt analüüsida. See teeb seadme ideaalseks magnetvälja jõujoonte analüüsiks ja magnetvoo mõõtmiseks. See funktsioon laiendab märkimisväärselt tänapäevaste magnetvälja mõõtesüsteemide võimalusi. Impulssvälju saab graafiliselt kuvada, andes magnetvälja impulsi kulgemisest täpse pildi – see on oluline alus täpsetele mõõtmistele, magnetvälja intensiivsuse hindamisele ja täiustatud mõõtemeetoditele. Need omadused muudavad seadme mitmekülgseks professionaalsetes rakendustes, olgu digitaalse gaussimeetri, magnetomeetri või teslameetrina.
Juhtmevaba liidese abil saab andmeid edastada nii Windowsi arvutisse kui ka Androidi ja iOS-i rakendustesse. Seeläbi pakume kaasaegset lahendust mobiilsetele magnetvälja mõõtesüsteemidele. Mõõtmiste paindlik salvestamine ja hindamine toetab keerukaid magnetvälja analüüse – näiteks väljatugevuse, intensiivsuse või magnetvoo tiheduse määramiseks. Seadet saab USB-liidese kaudu pidevalt toitega varustada. Rakendatud on ka SCPI-liides, mille kaudu saab seadet liinirežiimis kaugjuhtida – ideaalne automatiseeritud magnetvälja katsemeetodite jaoks. Magnetväljamõõturiga (mida nimetatakse ka magnetomeetriks, gaussimeetriks või teslameetriks) saab tuvastada isegi kõige väiksemaid erinevusi magnetvälja tugevuses. See täpne mõõtmine võimaldab tuvastada väga väikeseid väljaväärtusi – alates minimaalsetest jääkmagnetväljadest, mis jäävad vahetult Maa magnetväljast kõrgemale, kuni suure vootihedusega tippväärtusteni.
Seade on vastupidav ja annab alati korratavaid mõõtetulemusi. See sobib ideaalselt mitmesugusteks rakendusteks tööstuslikus magnetvälja mõõtmises, voo mõõtmises, magnetvälja analüüsis ja magnetvälja jõujoonte analüüsis. Pakume ka kalibreerimisstandardit (võrdlusmagnetit), millega saab oma magnetväljamõõturi täpsust igal ajal kontrollida – see on standardiseeritud mõõtelahenduste asendamatu osa laborites, arenduses ja tootmises. Meie süsteemid kuuluvad Saksamaa kõige usaldusväärsemate magnetvälja mõõteseadmete hulka ja vastavad tänapäevaste katsemeetodite ning mõõtemeetodite kõrgeimatele nõudmistele.
Olulisemad omadused
- Põikandur
- Lai mõõtevahemik 0 … 40000 A/cm
- Mõõtmine ühikutes A/cm, Gauss või Tesla
- Impulssväljade graafiline kuvamine
- Puuteekraan
- Juhtmevaba liides Windowsi, iOS-i ja Androidi jaoks
Tehnilised andmed
- Magnetväli AC: mõõtevahemik 0 … 40000 A/cm
- eraldusvõime 0,1 A/cm
- täpsus homogeenses väljas ± 1 A/cm kuni 50 A/cm, ± 2% mõõdetud väärtusest alates 50 A/cm, ± 3% mõõdetud väärtusest alates 20 000 A/cm
- sagedusvahemik 2 … 20000 Hz. Magnetväli DC: mõõtevahemik 0 … 40000 A/cm
- eraldusvõime 0,1 A/cm
- täpsus homogeenses väljas ± 1 A/cm kuni 50 A/cm, ± 2% mõõdetud väärtusest alates 50 A/cm, ± 3% mõõdetud väärtusest alates 20 000 A/cm. Üldised tehnilised andmed: mõõtefunktsioonid MIN, MAX, keskmine väärtus, kogus, standardhälve
- ühikud A/cm, g, Oersted, T
- ühikute lisateave: lülitatavad ühikud (1 A/cm = 0.1 kA/m = 1.256 Gauss = 1.256 Oersted = 0.1256 mT)
- ekraani tüüp: LCD-puuteekraan
- salvestusmaht: 10000 mõõtmist
- mälumaht (lisateave): mõõtemälu on paindlikult jaotatav, tippväärtuste mälu: impulsi kestusega >= 0.1 msec
- liides: juhtmevaba, USB
- anduri lisateave: Hall-anduri mõõtekaugus: 0.9 mm, anduri paksus: 1.8 mm, anduri kogupikkus: 127 mm, anduri käepideme pikkus: 65 mm, anduritoru laius: 5.6 mm, põikvälja andur mõõdab välja anduritoru suunaga täisnurga all
- tööaeg: 25 h
- menüükeeled: saksa, inglise (GB), inglise, prantsuse, itaalia, hispaania
- kaitseklass (seade): IP64
- toide: 1.5V AA-patarei või 5V (USB)
- (laetav) patarei: 3 x 1,5 V AA-patarei, leelismangaan
- mahutavus: 3000 mAh
- energia: 4,5 Wh
- töötingimused: 0 – 50 °C, 10 – 90 % RH
- hoiutingimused: 0 … 50 °C, 10 … 90 % RH
- mõõtmed (P x L x K): 150 x 85 x 35 mm
- kaal: 320 g
Tarnekomplekt
- 1 x MP-4000 gaussimeeter / teslameeter
- 1 x põikvälja andur PM4-T
- 1 x andurikaabel
- 1 x kohver
- 1 x kalibreerimissertifikaat
