PCE-HVAC multifunktsionaalne tuulekiiruse mõõtur mõõdab õhu kiirust kuni 80 m/s (178.66 mph), pakub nulli-, miinimumi-, maksimumi-, keskmise-, salvestus- ja hoidmisfunktsioone ning salvestab mällu kuni 99 mõõteväärtust parameetri kohta.

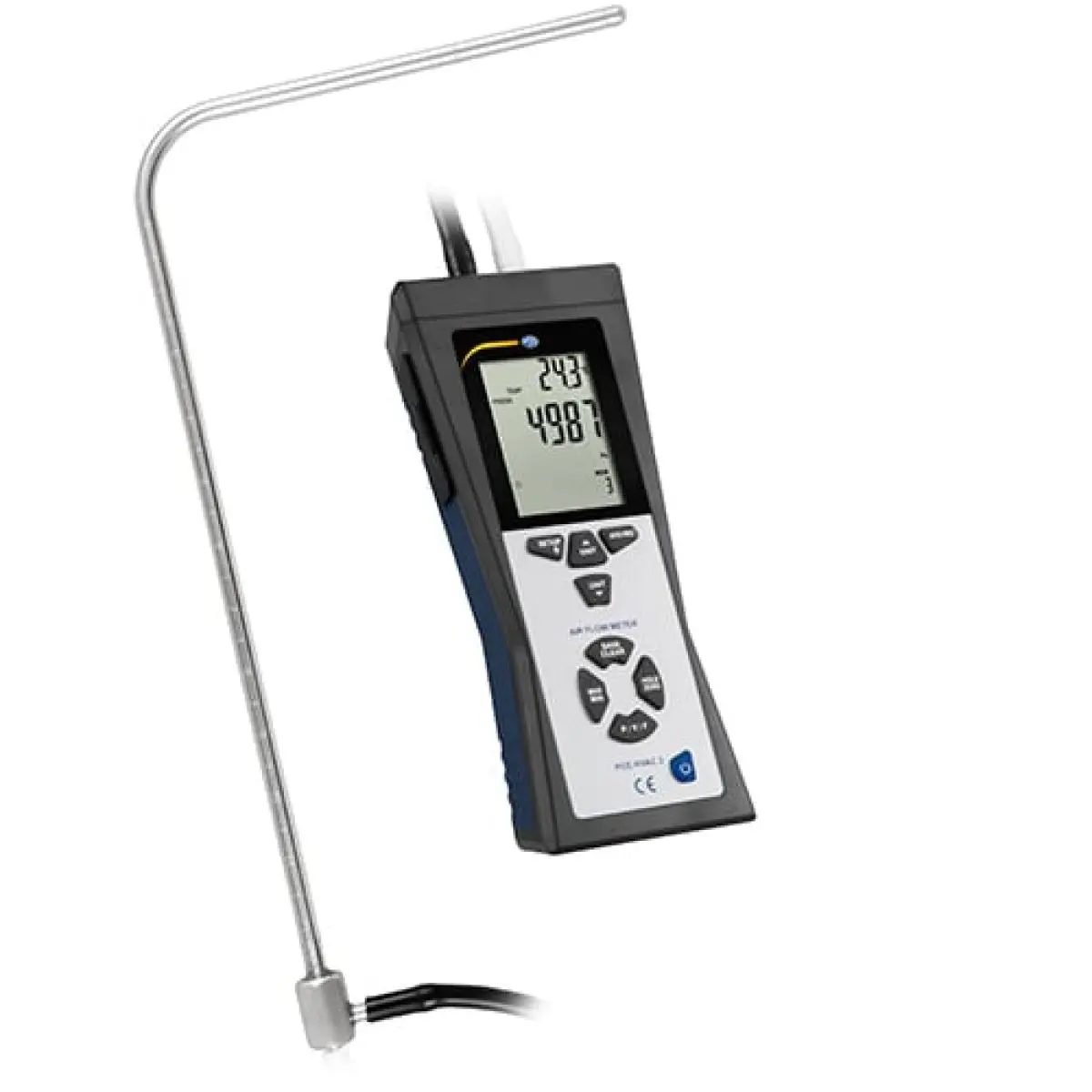

PCE-HVAC 2 on multifunktsionaalne tuulekiiruse mõõtur õhu kiiruse, õhurõhu, õhuvoolu, diferentsiaalrõhu ja ümbritseva õhu temperatuuri määramiseks. Multifunktsionaalne tuulekiiruse mõõtur võimaldab mõõta väikeste avade kaudu väikestes torusüsteemides ja muudes piiratud ligipääsuga kohtades.

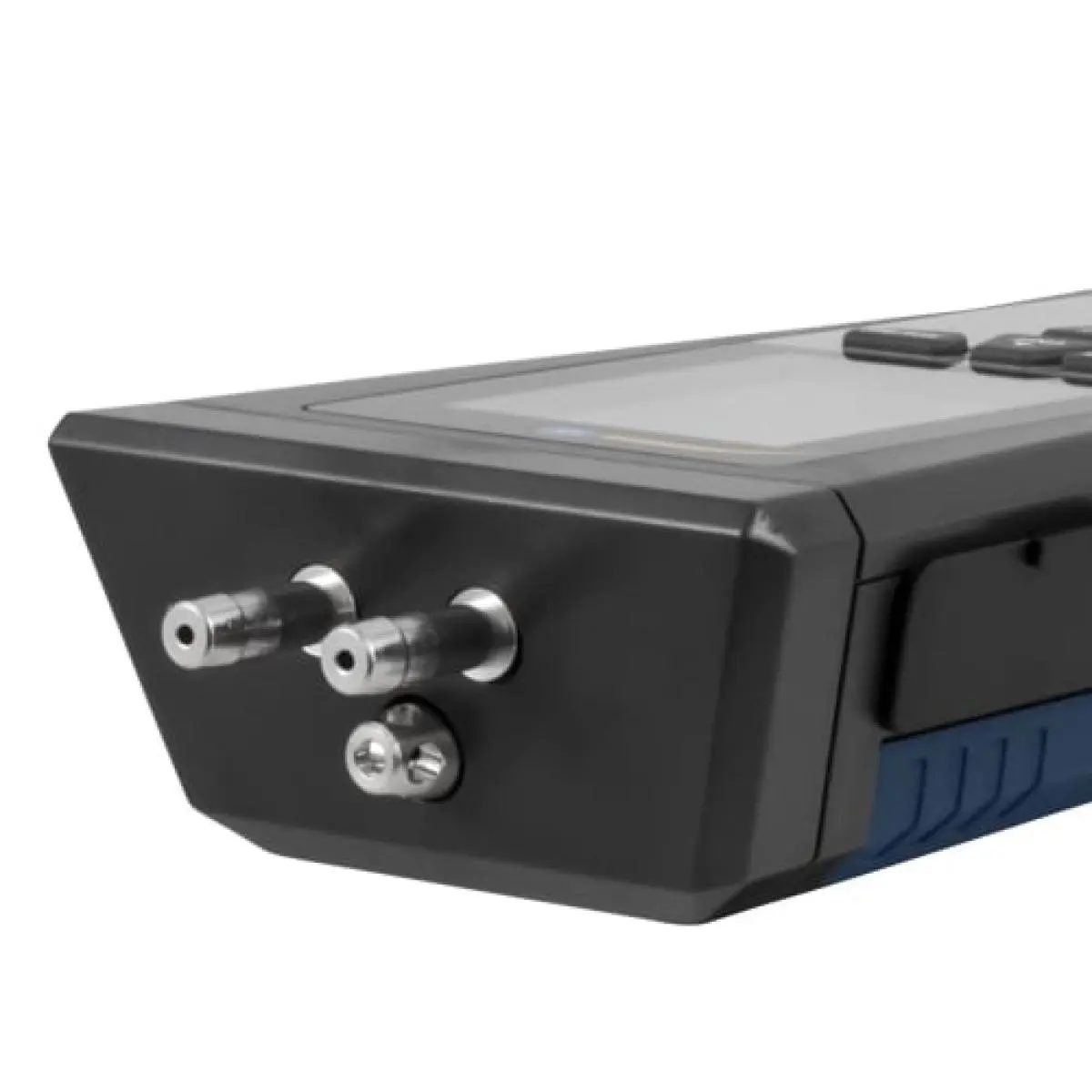

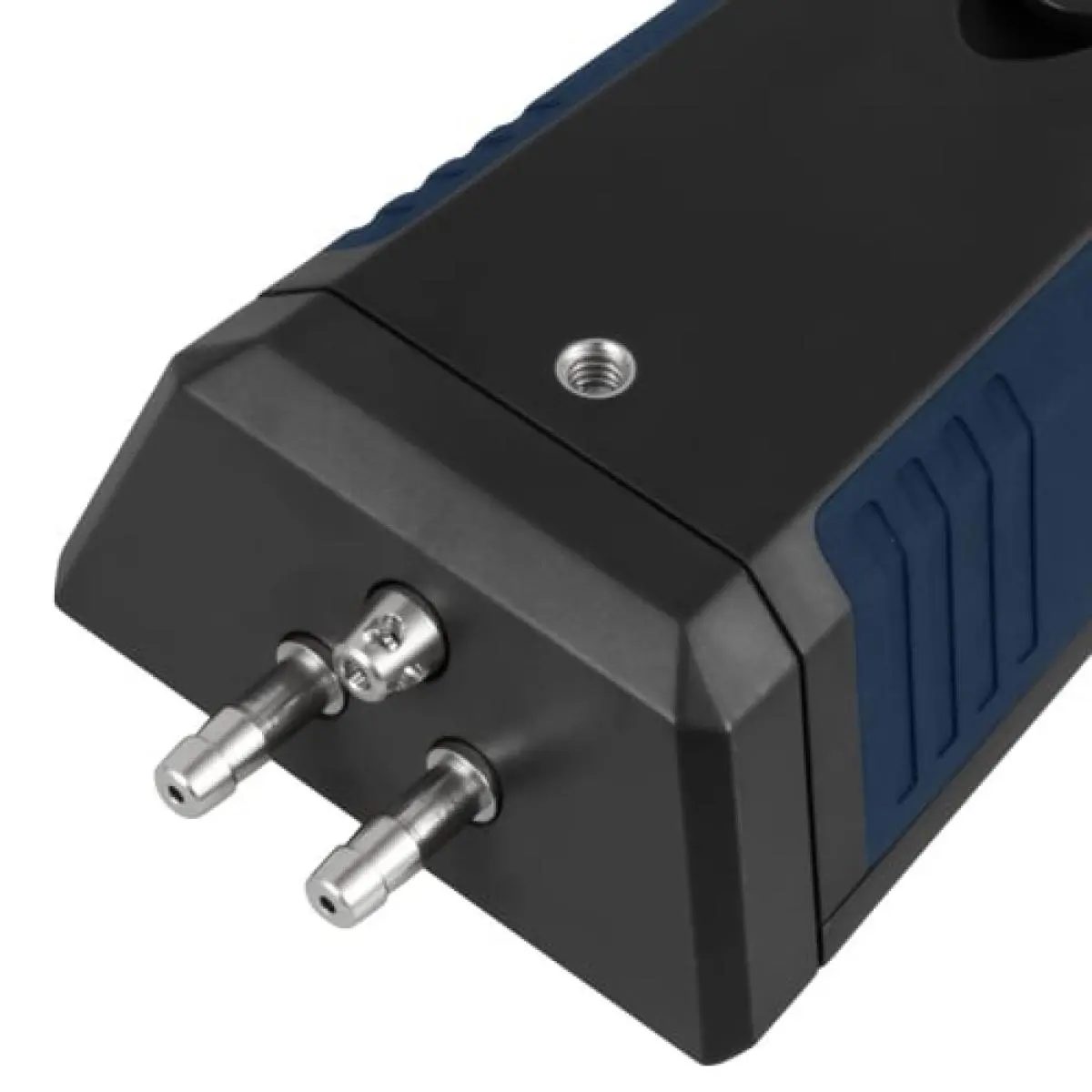

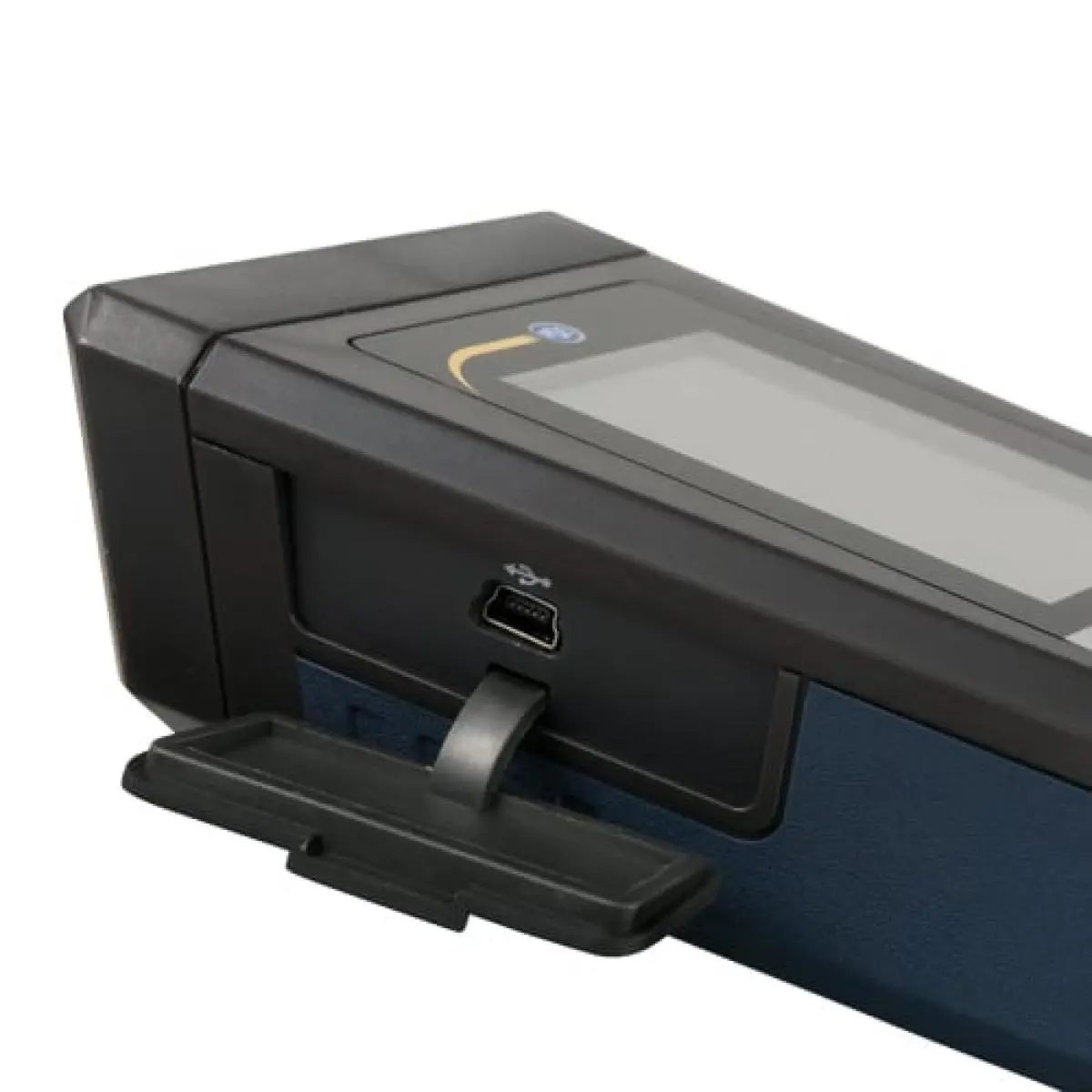

Salvestatud mõõteväärtusi saab vaadata seadmes või arvutis. Andmete edastamine arvutisse toimub kiiresti ja lihtsalt USB-pordi kaudu. Reaalajas mõõteväärtusi saab kuvada arvutis USB-ühenduse ja allalaaditava arvutiga ühilduva tarkvara abil; üksikasju vaadake allalaadimiste vahekaardilt. Lisaks ergonoomilisele kujundusele on multifunktsionaalsel tuulekiiruse mõõturil taustvalgustusega ekraan, mis võimaldab seda kasutada vähese valgusega tingimustes. Suure kiirusega õhuvoolude jaoks mõeldud multifunktsionaalse tuulekiiruse mõõturi PCE-HVAC 2 põhjas on keere, mille abil saab seadme kinnitada statiivile. Mõõtevoolikud ühendatakse seadme ülaosas Pitot toruga.
Multifunktsionaalne tuulekiiruse mõõtur PCE-HVAC 2 on tugev mõõteseade kasutamiseks keerulistes tingimustes, sealhulgas suure õhuvoolukiiruse ja kõrge temperatuuriga rakendustes. PCE-HVAC 2 tugev konstruktsioon ning staatilise ja dünaamilise rõhu põhimõtete kasutamine muudavad seadme sobivaks HVAC-süsteemide testimiseks, reguleerimiseks ja tasakaalustamiseks ning võimaldavad seda kasutada kitsastes kanalites ja torudes. Seadet kasutatakse ka õhusõidukite, võidusõiduautode ja tööstusmasinate testimisel ja kontrollimisel.

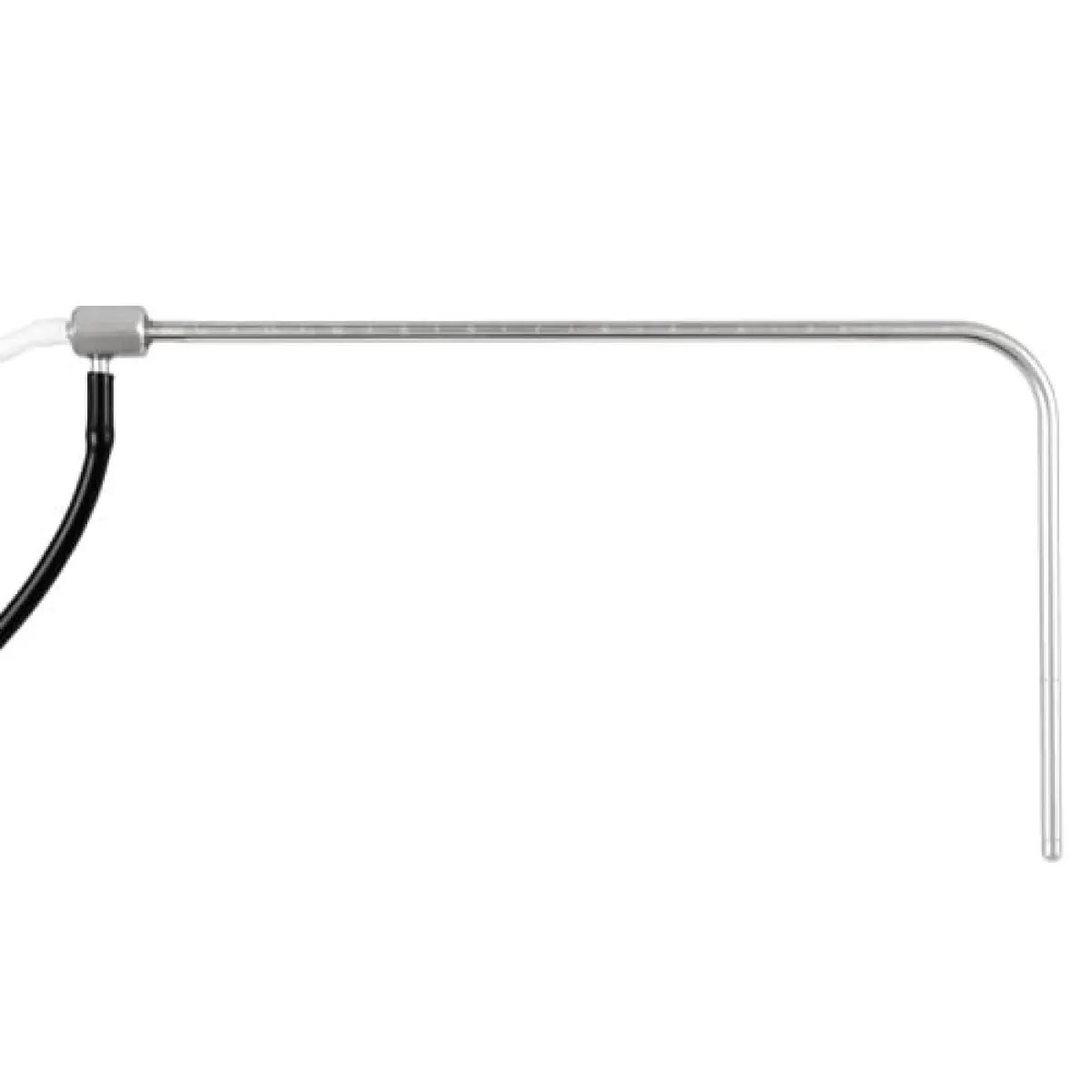

Mõõtmise ajal asetatakse Pitot toru õhuvoolu keskele nii, et otsaku ava on suunatud õhuvoolu poole. See võimaldab mõõteseadmel registreerida ka kõige väiksemaid õhuvoolukiiruse kõikumisi. Pitot toruga ühendatud anemomeeter arvutab saadud kiirusrõhu väärtused ümber voolukiiruseks. Seda soovitatakse eelkõige suure ja keskmise kiirusega voolude jaoks. Pitot toruga anemomeetrite kaks nõrka külge on see, et need ei tööta väga väikese voolukiiruse korral õigesti ja on turbulentsi suhtes äärmiselt tundlikud. Õigesti paigaldatuna, vältides turbulentsiallikaid, suudavad need siiski mõõta näiteks kanalite sees ja anda häid tulemusi. Kui kanal ei ole sirge või toru koosneb mitmest osast, tuleb Pitot toru õigesti sisestada, sest toru eri punktides – keskel, seinte lähedal ja torude ristumiskohas – keskmine kiirus muutub ning seade tuleks paigutada sellesse kohta, kus vool on keskmisele kiiruse väärtusele kõige lähemal. Õhuvoolu mõõtmiseks kalibreeritud Pitot toruga anemomeetri mõõtühikud peaksid vastama voolukiirusele.
Põhiomadused
- Mõõdab õhu kiirust, õhurõhku ja õhuvoolu
- Kuvab ümbritseva õhu temperatuuri
- Nulli reguleerimise funktsioon
- MIN-, MAX-, AVR-, REC- ja HOLD-funktsioonid

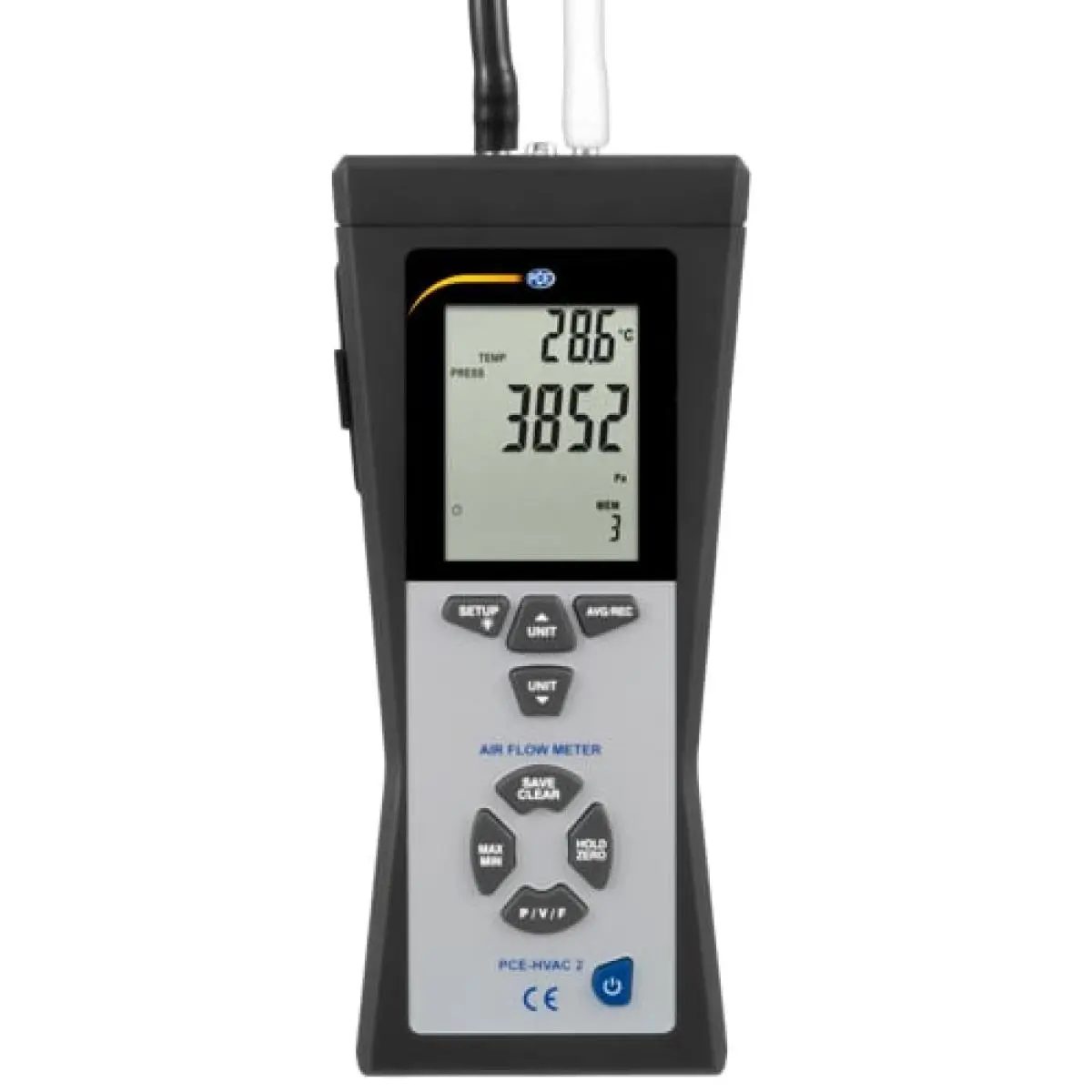

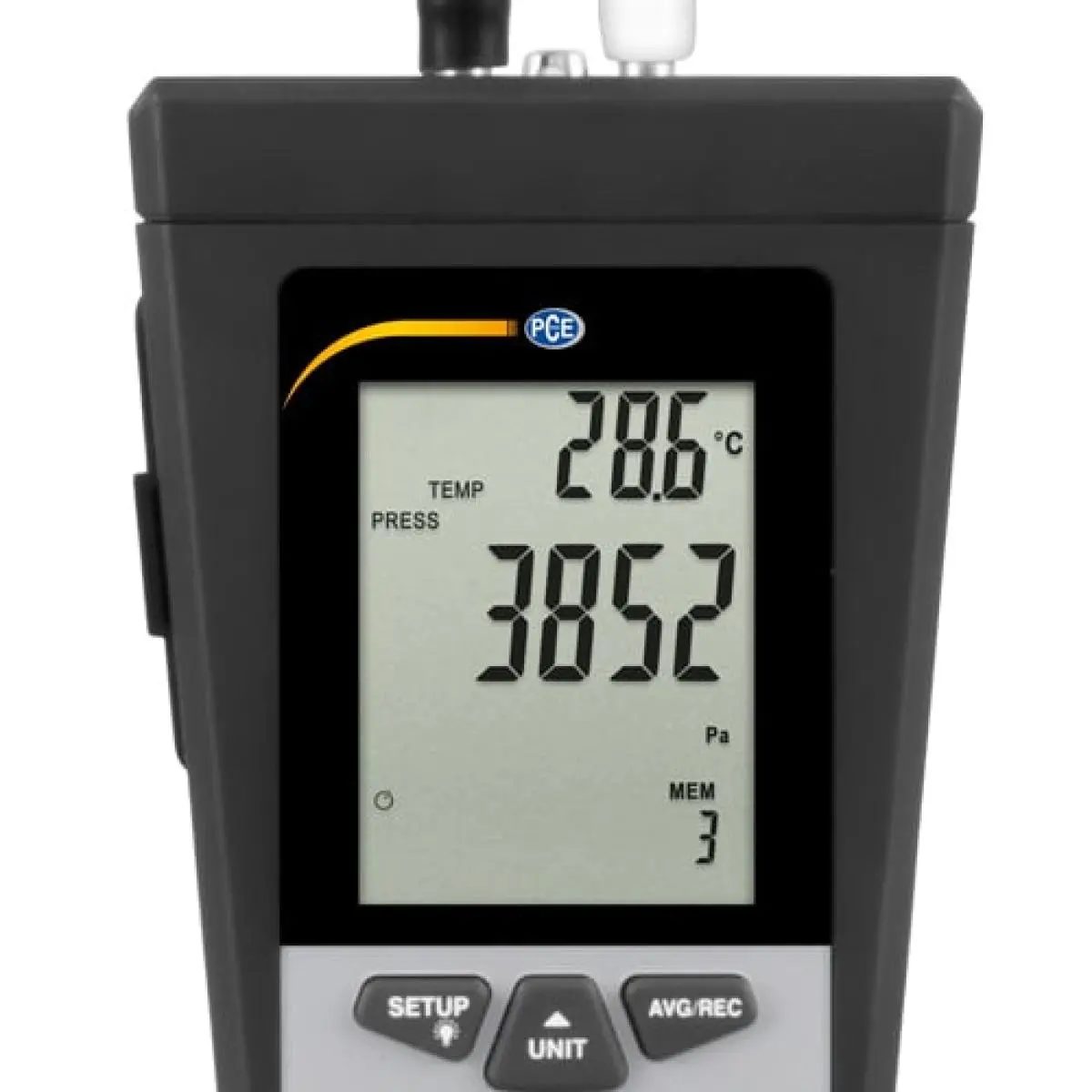

- Taustvalgustusega LCD
- Kahekordne kuva LCD-ekraanil
- Sobib suurte voolukiiruste jaoks
- Sisemälu 99 mõõteväärtuse jaoks parameetri kohta
- USB-kaabel on kaasas
- Allalaaditav arvutiga ühilduv tarkvara
- Reaalajas mõõtmine
- Pitot toruga mõõtmine
- Diferentsiaalrõhu ja standardmõõtmine
- 2 ühendusvoolikut, kumbki 85 cm / 33.46 in
- Reguleeritavad mõõtühikud
- ISO-kalibreerimine on saadaval; üksikasju vaadake tarvikutest
Tehnilised andmed
- Kiirus: mõõtevahemik 1 … 80 m/s; eraldusvõime 0.01 m/s; mõõtetäpsus ±2.5 % of Rd
- Kiirus: mõõtevahemik 200 … 15733 ft/min; eraldusvõime 1 ft/min; mõõtetäpsus sõltub õhu kiirusest ja õhukanali suurusest
- Kiirus: mõõtevahemik 3,6 … 288 km/h; eraldusvõime 0.1 km/h; mõõtetäpsus sõltub õhu kiirusest ja õhukanali suurusest
- Kiirus: mõõtevahemik 2,24 … 178,66 mph; eraldusvõime 0.01 mph; mõõtetäpsus sõltub õhu kiirusest ja õhukanali suurusest
- Kiirus: mõõtevahemik 2 … 154,6 knots; eraldusvõime 0.1 knots; mõõtetäpsus sõltub õhu kiirusest ja õhukanali suurusest
- Õhurõhk: mõõtevahemik 0 … 5000 hPa; eraldusvõime 1 hPa; mõõtetäpsus ±0.3% FS temperatuuril 25°C
- Õhurõhk: mõõtevahemik 0 … 0,7252 psi; eraldusvõime 0,0001 psi; mõõtetäpsus ±0.3% FS temperatuuril 25°C
- Õhurõhk: mõõtevahemik 0 … 50 mbar; eraldusvõime 0,01 mbar; mõõtetäpsus ±0.3% FS temperatuuril 25°C
- Õhurõhk: mõõtevahemik 0 … 20,07 inH₂O; eraldusvõime 0,01 inH₂O; mõõtetäpsus ±0.3% FS temperatuuril 25°C
- Õhurõhk: mõõtevahemik 0 … 509,8 mmH₂O; eraldusvõime 0,1 mmH₂O; mõõtetäpsus ±0.3% FS temperatuuril 25°C
- Õhuvool: mõõtevahemik 0 … 99999 ft³/min; eraldusvõime 0,0001 ft³/min; mõõtetäpsus ±2.5 % of Rd
- Õhuvool: mõõtevahemik 0 … 99999 m³/min; eraldusvõime 0,001 m³/min; mõõtetäpsus ±2.5 % of Rd
- Temperatuur: mõõtevahemik 0 … 50 °C; eraldusvõime 0,1 °C; mõõtetäpsus ±1 °C
- Temperatuur: mõõtevahemik 32 … 122 °F; eraldusvõime 0,1 °F; mõõtetäpsus ±2 °F
- Mõõtefunktsioonid: HOLD, MAX, MIN
- Ekraan: taustvalgustusega LCD
- Ekraani suurus: 2,5 Inch
- Ekraani värskendussagedus: 1 x sekundis
- Salvestusmeedium: sisemälu
- Mälumaht: 297 väärtust
- Mälu lisateave: 99 mõõteväärtust parameetri kohta
- Liides: Micro-USB
- Reageerimisaeg: 0,5 s
- Automaatne väljalülitus: 20 min
- Korratavus: 0,2 % (maksimaalselt ±0.5% FS)
- Korpus: ABS (akrüülnitriil-butadieen-stüreenkopolümeerid)
- Pitot toru: pikkus 335 mm
- Pitot toru läbimõõt: Ø 8 mm
- Pitot toru pea läbimõõt: Ø 8 mm
- Pitot toru pea pikkus: 195 mm
- Mõõtevoolikute pikkus: 850 mm kumbki
- Lineaarsus: 0.29 % vahemikust
- Menüü keel: English, English (GB)
- Kaitseklass (seade): IP20
- Aku: 1 x 9 V 9V block, leelis-mangaan
- Aku mahutavus: 640 mAh
- Töötingimused: 0 – 50 °C, 0 – 90 % RH
- Hoiutingimused: -10 … 60 °C, 0 … 90 % RH
- Mõõtmed (L x W x H): 225 x 95 x 46 mm
- Kaal: 600 g
Tarnekomplekt
- 1 x Wind Speed Meter PCE-HVAC 2
- 1 x nurga all Pitot tube
- 1 x USB-kaabel
- 1 x kandekott
- 1 x tarkvara
- 2 x ühendusvoolik, kumbki 85 cm
- 1 x 9 V plokkaku
- 1 x kasutusjuhend
