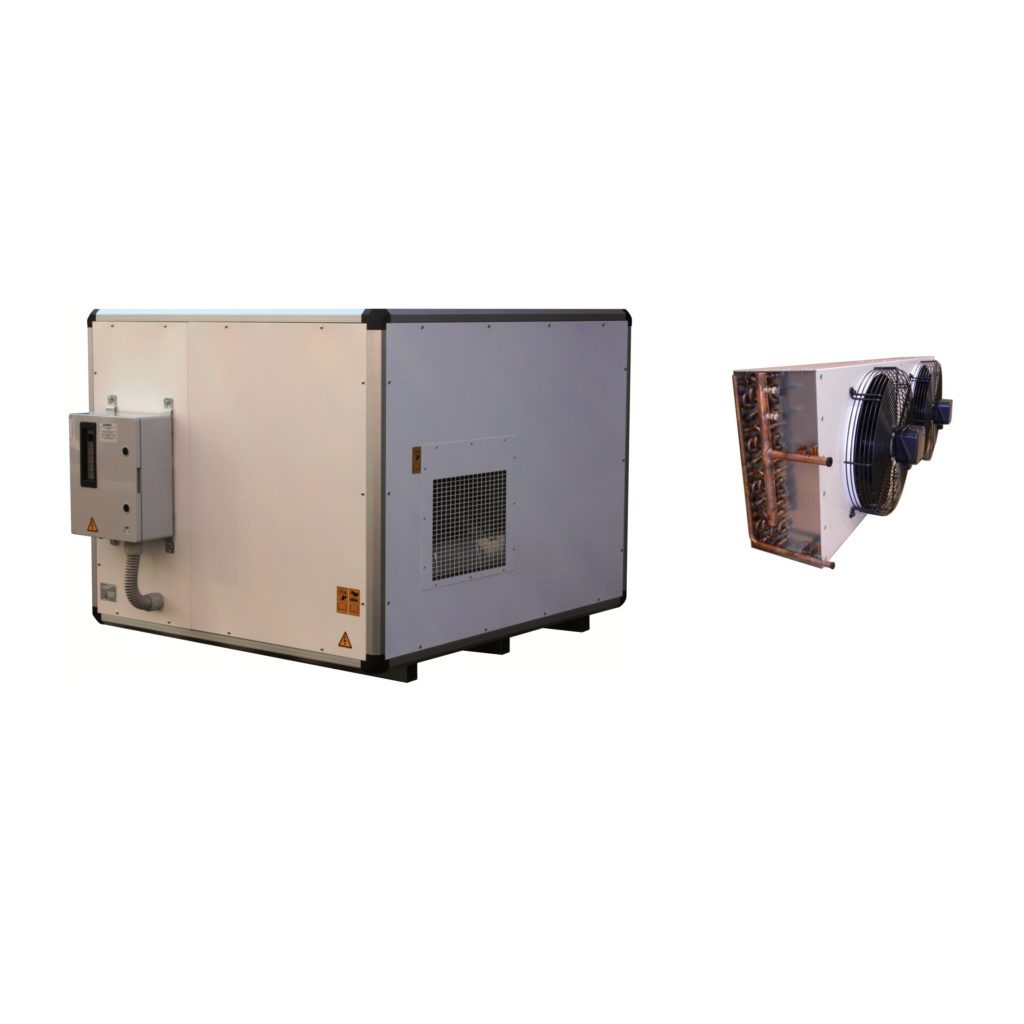

FD TCR seeria statsionaarsed õhukuivatid on suure jõudlusega seadmed. See versioon on varustatud välise kondensaatoriga, mis võimaldab kuivatamist koos jahutamisega, reguleerides samaaegselt niiskust ja temperatuuri. Neil on pestav õhufilter ja need tuleb ühendada püsiva äravooluga. Seadmed on varustatud integreeritud mehaanilise hügrostaadiga. Seda tuleks alati kombineerida temperatuuri juhtimisega: digitaalse termostaadiga. Seeria TCR õhukuivateid saab varustada valikulise kuuma gaasiga sulatussüsteemiga, millel on elektrooniline ja termostaatiline juhtimine ning mis suudab töötada temperatuuridel ligi 0 °C.
Põhiomadused
- Automaatne hügrostaat (või kaugjuhtimispult)
- Kõrge- ja madalrõhulülitid
- Keskkonnasõbralik gaas R410a
- Alumiiniumprofiilidest ja tugevast tsingitud lehtmetallist paneelidest konstruktsioon
- Epoksüpulbervärvitud
- Sulatuse elektrooniline juhtimine
- Kanaliga ühendatav
- Keskmine nimivõimsustarve 10650 W
- Õhuvooluhulk 8500 mc/h
- Helirõhutase 96 db(A)
- Külmutusagens R407c
- Kaal 320 +71 Kg
Omadused
Raam
Alumiiniumprofiilidest ja tugevast tsingitud lehtmetallist paneelidest konstruktsioon, mis on kaetud epoksüpulbervärviga, tagades suure vastupidavuse ilmastikumõjudele ja agressiivsetele keskkondadele.
Kompressor
Vibratsioonisummutitele paigaldatud spiraalkompressor. Varustatud karterisoojenduse ja termokaitsega.
Külmutusagensi ringlussüsteem
Aurusti ja kondensaator: soojusvaheti on valmistatud vasktorudest ja alumiiniumribidest. Kuivatusfilter, Schraderi ventiilid, miinimum- ja maksimumrõhulüliti. Sulatustermostaat ja solenoidklapp S-versioonis.
Kondensaadi kogumispaak
Paak on valmistatud korrosioonikindlast roostevabast terasest, õhukuivati tuleb ühendada püsiva äravooluga, vältides topeltsifoonide teket. Kinnitage toru koos 3⁄4″ F-liitmikuga paagi külge keevitatud liitmikule.
Kondensaadipump (valikuline)
Pump tellimisel.
IP
Standardne IP21. Tellimisel IP44 (valikuline).
Välisseade
Kaugkondensaatorid on valmistatud vasktorudest ja alumiiniumribidest. Vasktorude läbimõõt on 3/8” ja alumiiniumribide paksus on 0,1 mm. Torud on soojusvahetusteguri parandamiseks alumiiniumribidesse mehaaniliselt laiendatud. Nende kondensaatorite geomeetria tagab madala õhupoolse rõhulanguse ning võimaldab kasutada madala pöörlemissagedusega (ja madala müratasemega) ventilaatoreid. Ventilaatorid on aksiaalsed, aerodünaamilise profiiliga alumiiniumlabadega ja varustatud kaitsevõrega. Mootorite kaitseklass on IP 54.
Ventilaator
Kahepoolse sisseimuga tsentrifugaalventilaator, vastupidavate tsingitud lehtmetallist labadega, staatiliselt ja dünaamiliselt tasakaalustatud. Kaitseaste: kolmekiiruseline ventilaator.
Kuuma gaasiga sulatus
Võimaldab kasutada õhukuivatit keskkonnas, mille temperatuur on kuni 3 °C. Tegemist on spetsiaalse kuuma gaasi sissepritsesüsteemiga aurustisse kogunenud jää sulatamise kiirendamiseks.
Õhu sissepuhe
Võimaldab kasutada õhukuivatit keskkonnas, mille temperatuur on kuni 3 °C. Tegemist on spetsiaalse kuuma gaasi sissepritsesüsteemiga aurustisse kogunenud jää sulatamise kiirendamiseks.
Õhufilter
Seadme standardvarustusse kuuluv õhufilter on pestav ja hõlpsasti vahetatav. See on valmistatud polüuretaanist ja on suure tõhususega filter.
Mikroprotsessor
Juhib sulatustsükleid, kompressori taimerit ja häirekaarti. Õhukuivati on varustatud astmelise järjestuse juhtimise ja elektroonilise juhtimisega 0-10 V (valikuline) või välisseadme sisse/välja lülitamisega.
Juhtpaneel ja elektrikilp
Asub seadme küljel. IP-kaitseaste. Valmistatud kooskõlas Euroopa standarditega 73/23 ja 89/336.
Katsetamine
Külmakontuuri tiheduse kontrollimiseks teostatakse katsed. Samuti teostatakse elektrilahenduskatsed ja talitluskatsetused.
Tehnilised standardid
See õhukuivati vastab Euroopa Ühenduse direktiivides sätestatud põhinõuetele 2006/95/EC kuupäevaga 12 detsember 2006 madalpingeliste elektritoodete ohutuse kohta; 2004/108/EC kuupäevaga 15 detsember 2004 elektromagnetilise ühilduvuse valdkonnas; 2006/42/EC kuupäevaga 17 mai 2006 masinaohutuse valdkonnas. Vastavus deklareeritakse viitega järgmistele harmoneeritud tehnilistele standarditele: CEI-EN 60335-2-40, CEI-EN 55014-1, CEI-EN 55014-2. Samuti deklareerime, et toode on valmistatud kooskõlas kehtiva RoHS-direktiiviga, st 2002/95/EC, mis on üle võetud seadusandliku dekreediga 25 juuli 2005 nr 151 (artikkel 5).
