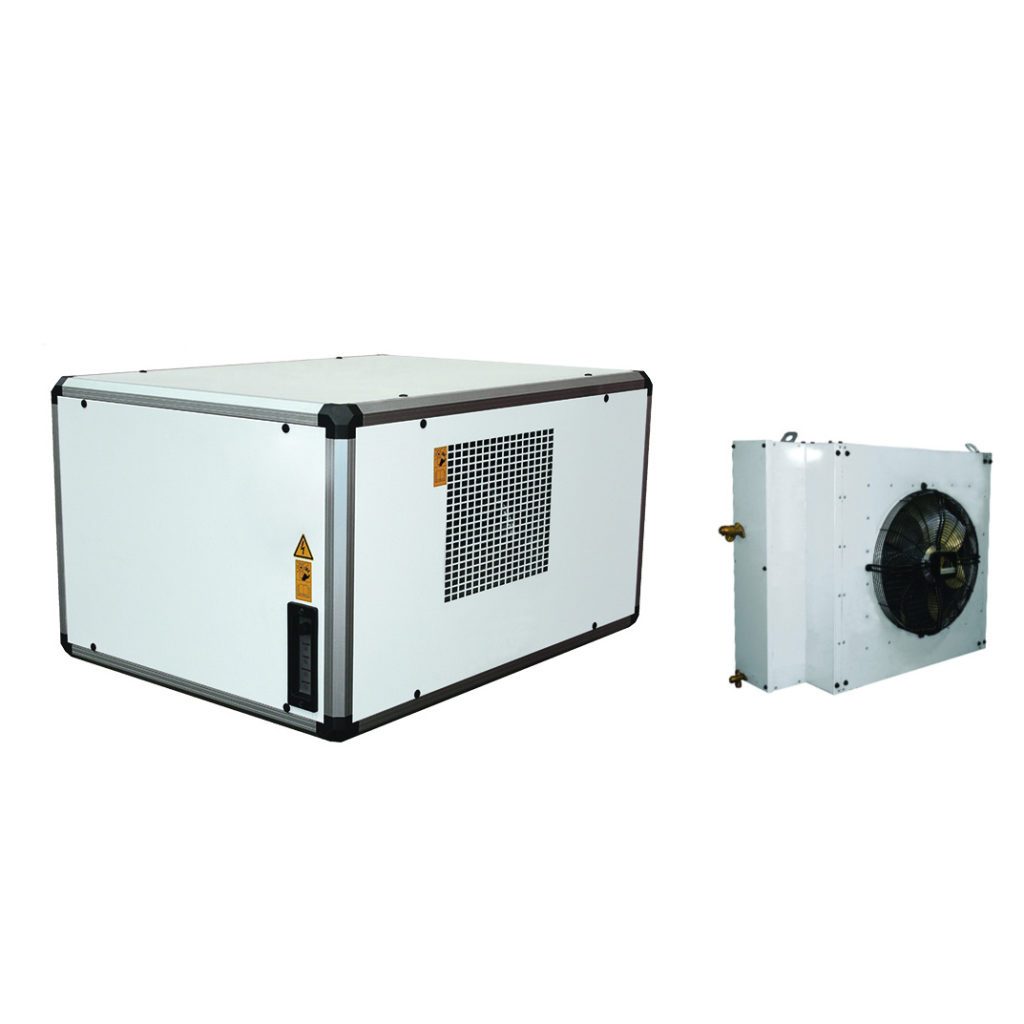

Statsionaarsed FD TCR-seeria õhukuivatid on suure jõudlusega seadmed. See versioon on varustatud välise kondensaatoriga, mis võimaldab õhukuivatust koos jahutusega, reguleerides samaaegselt nii niiskust kui ka temperatuuri. Need on varustatud pestava õhufiltriga ja tuleb ühendada püsiva äravooluga. Need on varustatud sisseehitatud mehaanilise hügrostaadiga. Seda tuleks alati kasutada koos temperatuuri reguleerimisega: digitaalse termostaadiga. TCR-seeria õhukuivateid saab varustada valikulise kuumagaasisulatussüsteemiga HOT GAS, millel on elektrooniline ja termostaatjuhtimine, ning need suudavad töötada temperatuuridel, mis on lähedal 0 °C.
Peamised omadused
- Automaatne hügrostaat (või kaugjuhtimine)
- Kõrgrõhu- ja madalrõhulülitid
- Keskkonnasõbralik külmaaine R410a
- Alumiiniumprofiilidest ja tugevast tsingitud lehtmetallist paneelidega konstruktsioon
- Epoksüdpulbervärvitud
- Elektrooniline sulatuse juhtimine
- Saab ühendada kanalisse
- Keskmine nimivõimsustarve 570 0 W
- Õhuvooluhulk 46 00 mc/h
- Helirõhutase 65 db(A)
- Külmutusagens R407c
- Kaal 165+69 Kg
Omadused
Raam
Alumiiniumprofiilidest ja tugevast tsingitud lehtmetallist paneelidega konstruktsioon, värvitud epoksüdpulbervärviga, mis tagab suure vastupidavuse ilmastikumõjudele ja agressiivsetele keskkondadele.
Kompressor
Spiraalkompressor, paigaldatud vibratsioonisummutitele. Varustatud karterisoojenduse ja termokaitsega.
Külmakontuur
Aurusti ja kondensaator: spiraal on valmistatud vasktorudest ja alumiiniumribidest. Kuivatusfilter, Schraderi ventiilid, minimaalse ja maksimaalse rõhu lüliti. Sulatustermostaat ja solenoidklapp versioonil S.
Kondensaadi kogumispaak
Paak on korrosioonikindlast roostevabast terasest, õhukuivati tuleks ühendada püsiva äravooluga, vältides topeltsifoonide teket. Ühendage toru koos 3⁄4″ F-liitmikuga paagi külge keevitatud liitmikuga.
Kondensaadipump (valikuline)
Pump tellimisel.
IP
Standardne IP21. Tellimisel IP44 (valikuline).
Välisseade
Kaugkondensaatorid on valmistatud vasktorudest ja alumiiniumribidest. Vasktorude läbimõõt on 3/8” ja alumiiniumribide paksus on 0,1 mm. Torud on mehaaniliselt laiendatud alumiiniumribidesse, et parandada soojusvahetust. Nende kondensaatorite geomeetria tagab väikese õhupoolse rõhulanguse ja seeläbi madala pöörlemissagedusega (ning madala müratasemega) ventilaatorite kasutamise. Ventilaatorid on aksiaalsed, alumiiniumist aerodünaamiliste labadega ja varustatud ventilaatori kaitsevõrega. Mootorite kaitseklass on IP 54.
Ventilaator
Kahepoolse sisseimuga tsentrifugaalventilaator, valmistatud tugevate tsingitud lehtmetallist labadega, staatiliselt ja dünaamiliselt tasakaalustatud. Kaitseaste: kolmekäiguline ventilaator.
Kuumagaasisulatus
Võimaldab kasutada õhukuivatit keskkondades, mille temperatuur on kuni 3 °C. See on spetsiaalne kuuma gaasi sissepritsesüsteem aurustile tekkinud jää sulatamise kiirendamiseks.
Õhu väljapuhe
Õhu väljapuhe on standardvarustuses õhu sisselaske vastasküljel, kuid õhukuivati saab tellida ka TOP-versioonis (väljapuhkega seadme pealt).
Õhufilter
Seadme standardvarustusse kuuluv õhufilter on pestav ja hõlpsasti vahetatav. See on polüuretaanist valmistatud suure tõhususega filter.
Mikroprotsessor
Juhib sulatustsükleid, kompressori taimerit ja häirekaarti. Õhukuivati on varustatud sammujada juhtimise ja elektroonilise juhtimisega 0-10 V (valikuline) või välisseadme sisse/välja lülitamisega.
Juhtpaneel ja elektrikilp
Asub seadme küljel. IP-kaitseaste. Toodetud vastavuses Euroopa standarditega 73/23 ja 89/336.
Katsetamine
Külmakontuuri tiheduse kontrollimiseks tehakse katsed. Samuti tehakse elektrilahenduse katsed ja funktsionaalsed katsed.
Tehnilised standardid
See õhukuivati vastab Euroopa Ühenduse direktiivides sätestatud olulistele nõuetele: 2006/95/EC kuupäevast 12 detsember 2006 madalpingel kasutatavate elektritoodete ohutuse kohta; 2004/108/EC kuupäevast 15 detsember 2004 elektromagnetilise ühilduvuse valdkonnas; 2006/42/EC kuupäevast 17 mai 2006 masinate ohutuse valdkonnas. Vastavus deklareeritakse viitega järgmistele ühtlustatud tehnilistele standarditele: CEI-EN 60335-2-40, CEI-EN 55014-1, CEI-EN 55014-2. Samuti deklareerime, et toode on toodetud kooskõlas kehtiva RoHS-direktiiviga, st 2002/95/EC, mis on üle võetud seadusandliku dekreediga 25 juuli 2005 nr 151 (artikkel 5).
