Tsentrifugaalventilaator ühe sisendiga TSA-R 12300 - 28000 m3/h

Tsentrifugaalventilaator ühe sisendiga TSA-R 12300 - 28000 m3/h

Kategooriad:
Tööstuslik/kaubanduslik ventilaatorid ja tuulemasinadTsentrifugaalventilaatorid

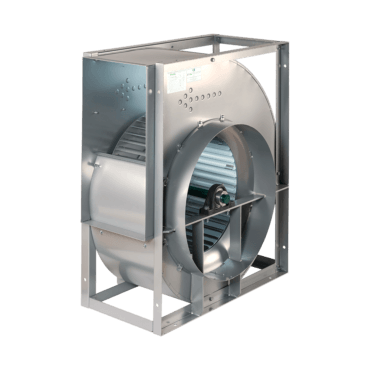

Tsentrifugaalventilaator ühe sisendiga TSA-R

Ühe sisselaskega tsentrifugaalventilaatorid, mis on valmistatud galvaniseeritud terasest, kvaliteet Z-275 ja ette valmistatud rihmülekande jaoks.

Tugevdatud suurseeria (R) konstruktsioon on valmistatud kuupraami ja malmist laagritoega. Konstruktsioon võimaldab käsitsi kokkupanemist neljas võimalikus asendis, tagades suure jäikuse.

Tööratas on valmistatud sisestatud labadega, mis annab ventilaatorile suure jõudluse. Laagrid on jäigad, isereguleeruvad kuullaagritüübid, suletud ja määritud kogu eluea jooksul.

  • Saadaval laos
Tastuta transport Tellimustele üle 250€
14-päevane tagastus Muretu ostuõigus
Proair turvaline partner

Tsentrifugaalventilaator ühe sisendiga TSA-R

Ühe sisselaskega tsentrifugaalventilaatorid, mis on valmistatud galvaniseeritud terasest, kvaliteet Z-275 ja ette valmistatud rihmülekande jaoks.

Tugevdatud suurseeria (R) konstruktsioon on valmistatud kuupraami ja malmist laagritoega. Konstruktsioon võimaldab käsitsi kokkupanemist neljas võimalikus asendis, tagades suure jäikuse.

Tööratas on valmistatud sisestatud labadega, mis annab ventilaatorile suure jõudluse. Laagrid on jäigad, isereguleeruvad kuullaagritüübid, suletud ja määritud kogu eluea jooksul.

Suur seeria (tugevdatud)

Tüüp Suurus tollides Max Kiirus (min) Maksimaalne abs võimsus (kW) Max Õhuvool (m2/h) Max Kogurõhk (Pa) Ligikaudu Kaal (kg) Tehnilised andmed
TSA 20/10 – R 20/10 1100 7 12300 1270 68
TSA 22/11 – R 22/11 1000 7 15600 1240 75
TSA 25/13 – R 25/13 900 10 20850 1290 89
TSA 30/14 – R 30/14 750 11 28 000 1180 120



Tehniline tooteleht

Tooteleht

KUMMIST TÜÜPI ANTIBRATSIOONI KINDLUSED

Kummist tüüpi vibratsioonivastased alused tarnitakse lisavarustusena 4-liikmelistes rühmades koos nende kokkupanekuks vajalike kruvidega. Need valitakse, võttes arvesse mootori ventilaatori kaalu ja pöörete arvu.

VEDRU TÜÜPI T+P ANTIBRATSIOONI KINNITUSED

Vedrutüüpi antivibratsioonikinnitused tarnitakse lisavarustusena 4-liikmeliste rühmadena koos plaadi ja nende kokkupanekuks vajalike kruvidega. Need valitakse, võttes arvesse mootori ventilaatori kaalu ja pöörete arvu.

SÄDEMEVASTANE KONSTRUKTSIOON

Ventilaatorid on ehitatud vastavalt standardile UNE-EN 14986. Sädemevastane konstruktsioon sisaldab sisselaskeava kaitset, samuti külgplaate või vasika sisselaskeava vastavalt ventilaatori suurusele.

SISENDI äärik (MITTE PAIGALDATUD) – S/I

Valmistatud tsingitud terasest, see on kohandatud ühe sisselaskega ventilaatorite sisselaskeavaga. Tarnitakse eraldi, mitte paigaldatud.

SISSEVÄÄRIK (PAIGALDATUD) – S/I

Valmistatud tsingitud terasest, see on kohandatud ühe sisselaskega ventilaatorite sisselaskeavaga. Tarnitakse monteeritult.

VÄLJUSTUSVÄLIK (MITTE PAIGALDATUD) – D/I

Valmistatud tsingitud terasest, see on kohandatud kahe sisselaskega ventilaatorite väljalaskeavaga. Tarnitakse eraldi, mitte paigaldatud.

VÄLJUSTUSVÄLIK (PAIGALDATUD) – D/I

Valmistatud tsingitud terasest, see on kohandatud kahe sisselaskega ventilaatorite väljalaskeavaga. Tarnitakse monteeritult.

VÄLJUSTUSVÄLIK (MITTE PAIGALDATUD) – S/I

Valmistatud tsingitud terasest, see on kohandatud ühe sisselaskega ventilaatorite väljalaskeavaga. Tarnitakse eraldi, mitte paigaldatud.

VÄLJUSTUSVÄLIK (PAIGALDATUD) – S/I

Valmistatud tsingitud terasest, see on kohandatud ühe sisselaskega ventilaatorite väljalaskeavaga. Tarnitakse monteeritult.

MOOTORI TUGI PING

Valmistatud tsingitud terasest, sellel on käigukasti pingutamise hõlbustamiseks pöördepunktiga kiikpink.

VÕLLI KAITSE – S/I

Tsingitud oomega-kujuline element, millel on selle jahtumist võimaldav ava, mis katab ühe sisselaskeventilaatorite võlli ja laagrid.

PAINDLIK ÜHENDUS HM (MITTE PAIGALDATUD)

Valmistatud polüester lõuendist + PVC. Tarnitakse eraldi, mitte paigaldatud. Seda saab kinnitada õhuvõtu esiosa külge ühelt poolt ja ühendusääriku abil vastasküljelt.

PAINDLIK ÜHENDUS HM (PAIGALDATUD)

Valmistatud polüester lõuendist + PVC. See tarnitakse mootori-ventilaatorrühma esiosale paigaldatuna. Seda saab kinnitada õhuvõtu esiosa külge ühelt poolt ja ühendusääriku abil vastasküljelt.

TÜHJENDUSKRUPP

Valmistatud messingist ja paigutatud ventilaatori alumisse ossa, et hõlbustada kondensaatorite tühjendamist.

VÄLINE MÄÄRENIPEL

Väline määrdenippel, mis võimaldab laagreid määrida. Koosneb PVC torust ja kahest pistikust mõlemas otsas.

KOLME KIIRELINE MOOTOR

Valikuliselt saab TMD-seeriat varustada kolmekäigulise mootoriga, suletud mootoriga (IP54), 4 või 6-pooluselise ühefaasilise mootoriga, isolatsiooniklass F, integreeritud ühenduskarbi ja tihendikarbiga.

TUGIJALGADE KOMPLEKT

Valmistatud tsingitud terasest ja stantsitud tugevdustega, see on varustatud kruvide ja kummitüüpi vibratsioonivastaste alustega.

EPOKSÜVVÄRV

Korpus, tiivik, raam ja deflektor on viimistletud väga vastupidava ja vastupidava EPOXY värviga ning suure jõudlusega EPOXY lakiga.

VÕLLI PUNKTI KAITSE

Metallikaitse värvitud epoksiidiga RAL 3000, mis takistab kokkupuudet võlliga.

ÜLEVAATUS JAAN

Valmistatud tsingitud terasest 4 erineva paigaldusasendiga.

ÜHEFAASI KIIRUSREGULAATOR

See juhib vahelduvvoolumootorite kiirust ja pöördemomenti, teisendades sageduse füüsilised väärtused ja võrgupinge lõpmatuseni muutuvateks suurusteks, säilitades samal ajal nendevahelise suhte konstantsena. Mõeldud ühefaasilise mootoriga ventilaatoritele.

SISSENDAKITSE (POLE PAIGALDATUD)

Valmistatud tsingitud terasest vastavalt standardile UNE 100250. Tarnitakse eraldi, mitte monteerituna.

SISSELASEKITSE (PAIGALDATUD)

Valmistatud tsingitud terasest vastavalt standardile UNE 100250. Tarnitakse monteeritult.

VÕLLI TIHEND – S/I

Alumiiniumist ja spetsiaalsest vaigust kettad, et vältida osakeste või söövitavate elementide sisenemist ühe sisselaskeventilaatoritesse.

MOOTORI TUGI KLASS

Tsingitud terasest valmistatud see võimaldab mootorit otse korpusele paigaldada. See on varustatud tensori, kummikaitse ja kruvidega.

LÜGISTAV MOOTORI ALUS

Valmistatud tsingitud terasest, võimaldab reguleerida käigukasti ja mootorit. Saadaval kolmes suuruses korpusega mootoritele alates raami suurusest 63 kuni 180.
