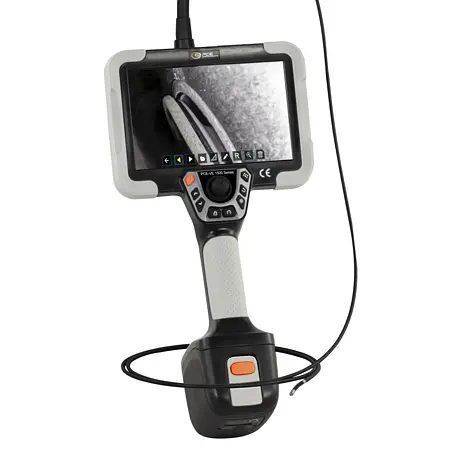

Sobib sõidukite, masinate ja muu kontrollimiseks mõeldud tööstuslik videoskoop esi- ja külgkaameraga / kaamerakaabli läbimõõt 3.8 mm / kaamerakaabli pikkus ligikaudu 1.85 m / mootoriga 4-suunaline kaamerapea / IP67
Kvaliteetne endoskoop esi- ja külgkaamera samaaegse kuvamisega
See tööstuslik videoskoop on PCE-VE 1500 seeria ainus seade, millel on kaks kaamerat. Üks neist on suunatud ette ja teine küljele. Mõlemad paiknevad kaamerapeal väga lähestikku. Kummagi kaamera kõrval on LED, millega saab vajaduse korral vaatevälja valgustada. Endoskoobi ekraanikujutise ja kaamera vaatevälja valgustuse seaded mõjutavad mõlemat kaamerat ja mõlemat valgusallikat samal ajal.
Kasutaja saab igal ajal valida, kas tööstuslik videoskoop kuvab suurel puuteekraanil esi- või külgkaamera hetke kujutist või mõlemat kujutist kõrvuti. Mõlema kaamera samaaegne kuvamine hõlbustab visuaalse kontrolli ajal orienteerumist. Lisaks on eriti piiratud ruumis kasulik võimalus kasutada nii esi- kui ka külgkaamerat.
Mõlema kaameraga ei saa siiski samal ajal pilte ega videoid teha. Kui salvestatakse vaaterežiimis, milles on näha mõlemad kaamerad, salvestab endoskoop ainult aktiveeritud kaamera kujutised. Kui kasutaja on aktiveerinud pilditekstid, kuvatakse need ainult aktiveeritud kaamera kujutisel. Vaikimisi pakub videoskoop menüüpunkti Watermark kaudu näiteks kuupäeva ja kellaaja või kaamera tähise CAM1 või CAM2 pealekuvamist. Kaamera aktiveerimisel kuvatakse valitud tekstid pildi servas väikese punase kirjaga. Kui soovitakse aktiveerida teine kaamera, saab seda selle endoskoobi puuteekraani kaudu väga lihtsalt teha. Selleks tuleb mõlema kõrvuti kuvatud kujutise vaates teise kaamera kujutist kaks korda puudutada.
Painduv endoskoobikaabel on ainult 3.8 mm paksune ja ligikaudu 1.87 meetri pikkune, mõõdetuna kaamerapea esiservast kuni ühendusala kummikatteni. Seetõttu saab selle videoskoobiga üksikasjalikult uurida ka sisepindu ja osi, millele pääseb ligi ainult väga kitsaste avade kaudu. Juhtkangiga igas suunas painutatava kaamerapea pikkus on 42 millimeetrit ning selle painderaadius 35 mm paindenurga 90 kraadi korral.
PCE-VE 1500 seeria eriomadused
Selle seeria igal tööstuslikul videoskoobil on sama põhiseade ulatuslike funktsioonide ja kasulike tarvikutega. Mudelid erinevad ainult kaamerate ning kaamerakaablite pikkuse ja läbimõõdu poolest. Tänu põhiseadme funktsiooniklahvidele, puuteekraanile ja juhtkangile on nende endoskoopide kasutamine mugav.
Koos aku ja kaameraüksusega kaalub tööstuslik videoskoop veidi üle kahe kilogrammi. Seadet saab hõlpsasti ühe käega kanda. Sõltuvalt keskkonnast saab pikemaajaliseks kasutamiseks ettenähtud kinnituspunktide külge kinnitada ka õlarihma, magnetkinnituse või statiivi. Kui endoskoopi hoitakse ühe käega, saab sama käega kasutada ka käepidemel olevat juhtkangi ja funktsiooniklahve. Nende funktsiooniklahvide hulka kuuluvad pildipäästik ja kaamera vaatevälja valgustugevuse juhtklahv. Kaamerakaablit saab juhtida teise käega.
Vahetatav mootoriga endoskoobikaabel
Nende tööstuslike videoskoopide standardvarustusse kuulub kaamerapea mootoriga liigutamine. Seetõttu on kaamera, kaamerakaabel ja mootor kavandatud ühe üksusena. Selle täieliku kaameraüksuse saab vajaduse korral hõlpsasti välja vahetada. Ühenduse endoskoobi põhiseadmega saab väga lihtsalt kinnitada ja uuesti vabastada. Vastupidavuse suurendamiseks on kaabel kaetud volframvõrguga ning kaamerapea ots on valmistatud titaanisulamist.
Kaamerapea juhtimine juhtkangiga
Tööstusliku videoskoobi kaamerapead saab juhtkangiga liigutada, et kasutada kaamera vaatenurka uuritavate alade täpseks jäädvustamiseks. Liigutatavat kaamerapead saab painutada igas suunas ja mõnes asendis üle 180 kraadi. Juhtkang on kujundatud ja paigutatud käepideme ning ekraani vahele nii, et seda saab hõlpsasti kasutada ühe sõrmega.
Puuteekraani funktsioonid
Endoskoop ei kuva seitsmetollisel ekraanil ainult hetke- ja salvestatud pilte eraldi. Pilt pildis funktsioon võimaldab võrrelda ka hetke pilti salvestatud pildiga. Puuteekraanina pakub monitor ka väga lihtsat ja kiiret juurdepääsu menüüfunktsioonidele. Ilma puuteekraanita oleks videoskoobi mitmesuguseid funktsioone detailide märkimiseks ja piltidele märkuste lisamiseks keeruline kasutada.
Hetke- ja salvestatud pilte saab ekraanil digitaalselt mitu korda suurendada. Selleks tuleb pilti kaks korda puudutada või kahe sõrmega laiali tõmmata. Vajaduse korral saab suurendatud lõiku puuteekraanil sõrmega liigutada. Nii saab kogu pilti otse endoskoobis kontrollida. Salvestatud piltidel olevaid olulisi detaile saab puuteekraanil kohe värviliselt ringitada, nooltega märkida või sildistada. Seejärel saab märgistatud pildid salvestada vana nimega või täiendavate piltidena.
Lisafunktsioonide ikoonid võimaldavad tööstuslikku videoskoopi puuteekraani kaudu intuitiivselt kasutada. Näiteks pilt pildis funktsiooni abil saab hetke otsepilt võrrelda just külmutatud või varem salvestatud pildiga. Vaikimisi kuvatakse otsepilt paremas ülanurgas lõiguna. Selle kaks korda puudutamisel muutub see suureks pildiks ja vanem pilt liigub paremasse ülanurka.
Liidesed
Tööstuslikul videoskoobil on andmeedastuseks järgmised ühendused: USB-A, USB-C, HDMI, audio, WiFi ja SD-mälukaardi pesa kuni 128 GB SD-kaartidele. Kõik liidesed paiknevad põhiseadmes puuteekraanist vasakul katte all.
Põhiomadused
- Mootoriga 360° 4-suunaline liigendamine juhtkangiga
- Kaamera vaatevälja reguleeritav valgustus
- 7-tolline puuteekraan
- 8x digitaalne suum
- Pilti saab ekraanil pöörata ja peegeldada
- Pilt pildis funktsioon detailide võrdlemiseks
- Märkimis- ja sildistamisfunktsioonid
- Liidesed: USB-A, USB-C, Mini-HDMI, audio, WiFi, SD-mälukaardi pesa
- Piltide salvestusvorming JPG, videote salvestusvorming MP4
- Aruandefunktsioon piltide ja tekstidega PDF-vormingus
- Kahe laetava akuga, mida saab laadida võrgutoiteploki kaudu
- Stabiilne ratastel kohver ulatuslike tarvikutega
Tehnilised andmed
- Üldised tehnilised andmed
- Eraldusvõime, pilt ja video: 1280 x 720 pikslit
- Ekraan: 1920 x 1200 pikslit
- Ekraani tüüp: LC-puuteekraan
- Ekraani suurus: 7 Inch
- Ekraani eraldusvõime: 1920 x 1200 pikslit
- Salvestusmeedium: sisemälu
- Salvestusmaht: 16 GB
- Mälumaht, lisateave: väline mälu, laiendatav kuni 128 GB-ni ligikaudu 285,000 pildi või 1500 minuti videosalvestuse jaoks
- Liides: WLAN, USB-A, Mini-HDMI, USB-C, heliliides
- Kaamera eraldusvõime: 160,000 pikslit
- Kaamera suund: eesmine 0° ja külgmine 90°
- Tööaeg: 3 h
- Kaamerapea pikkus: painduv, 42 mm
- Kaamerapea läbimõõt: 3,8 mm
- Kaamerasondi pikkus: 2 m
- Kaamerasondi materjal: titaanisulam
- Kaamerasondi liikumine: 360°, 4-suunaline
- Kaamerasondi kaitseklass: IP67
- Vaateväli: 120°
- Vaatevälja teravussügavus: 5 … 50 mm
- Paindenurk: 190°
- Painderaadius: 35 mm
- Valgustugevus: 50,000 lux
- Menüükeeled: inglise, saksa, prantsuse, hispaania, jaapani, hiina, vene, korea
- Seadme kaitseklass: IP54
- Toide: AC 100 … 240 V | 50 /60 Hz
- Pistiku tüüp: Device-europlug
- Mahutavus: 6400 mAh
- Töötingimused: 5 – 50 °C, 0 – 92 % RH
- Hoiutingimused: 5 … 63 °C, 0 … 92 % RH
- Mõõtmed (L x W x H): 366 x 194 x 137 mm
- Kaal: 1017 g
- Muu kaal: elektrimootoriga videoskoobikaabel ligikaudu 600 g
Tarnekomplekt
- 1 x Industrial Borescope PCE-VE 1500-38209
- 2 x 7.4V 6400mAh aku
- 1 x 64GB mälukaart
- 1 x USB-C-kaabel
- 1 x HDMI–Mini-HDMI-kaabel
- 1 x SD-kaardilugeja
- 1 x kandekohver
- 1 x kasutusjuhend
