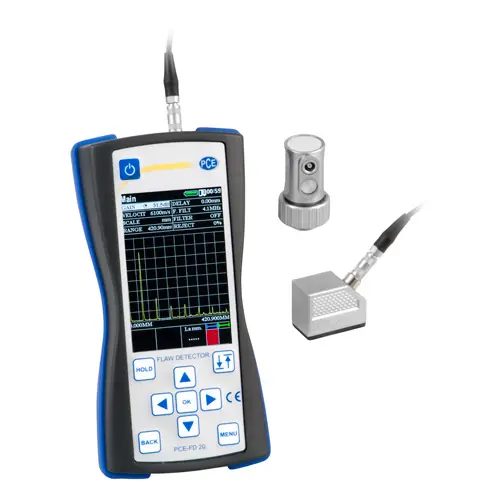

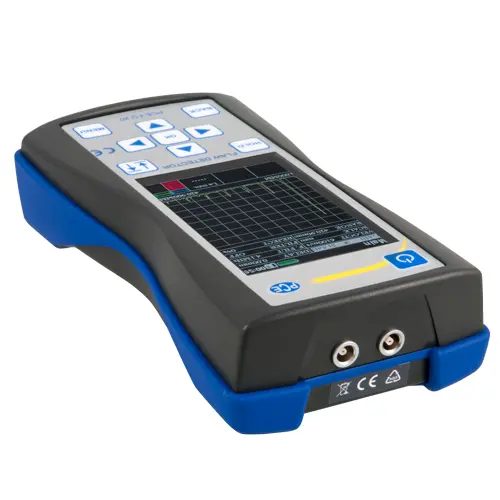

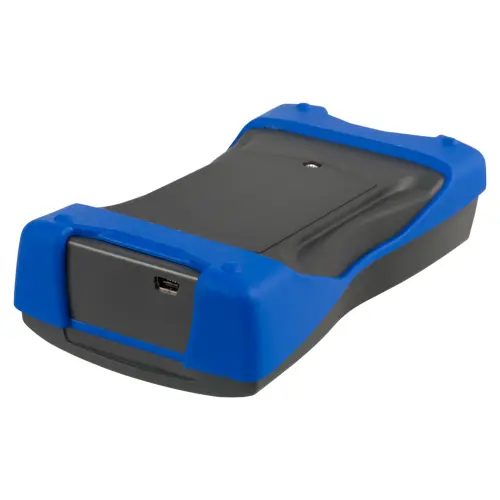

PCE-FD 20 on kaasaskantav ultrahelitest või ultraheli paksusemõõtur suure LCD-ekraaniga, mis kuvab ultrahelisignaalide A-skaneerimise kujutisi ja B-skaneerimise ristlõikeid. Masinaehituses, lennunduses ja metallurgias kasutamiseks sobiv kõrgsageduslikul ultrahelil põhinev ultraheli paksusemõõtur kasutab materjali paksuse mõõtmiseks ning vigade ja defektide, näiteks keevisõmbluste ebakorrapärasuste, tuvastamiseks kontaktmuundurit; kaasas on kaks erinevat sondi, 45° ja 90°.
Olulisemad omadused
- Töösageduse vahemik: 1 … 10 MHz
- Mõõdetud ajaintervalli vahemik: 6 … 1000 mikrosekundit (µs)
- Helikiirus: 1000 … 9999 m/s
- Rakendab varjutestimise, kajatestimise ja peegelvarjutestimise meetodeid
- USB-liides andmete arvutisse allalaadimiseks üksikasjalikuks analüüsiks
- Kerge
- Patarei- või elektritoide
- 1.5 m pikkune sondikaabel
Tehnilised andmed
- Töösageduse vahemik: 1 … 10 MHz
- Mõõdetud ajaintervalli vahemik (skaneerimise kestus): 6 … 1000 mikrosekundit (µs)
- Helikiiruse vahemik: 1000 … 9999 m/s
- Ajaintervallide mõõtmise hälve: mitte üle ±0.025 µs
- Vastuvõtja sisendil olevate signaalide amplituudi maksimaalne hälve vahemikus 0 … 110 dB: mitte üle ±0.5 dB
- Testimise võimenduspiirkond: 125 dB
- Käivituste arvu keskmistamine: 1 … 16
- Ajas muutuva võimenduse (TVG) vahemik / TVG juhtpunktide arv: 40 dB / 15
- Erutusimpulsi kestus koormusel: 0 … 0.5 µs
- Erutusimpulsi amplituud 50 Ohm koormusel, vähemalt: 100, 200, 300
- Vastuvõtja töösageduse vahemik sagedusel -3 dB: 1 … 10 MHz
- Sisendsignaalide amplituudi hälve vahemikus 10 … 100% ekraani kõrgusest: mitte üle 1 dB
- Skaneerimine: 1 … 1000 µs
- Skaneerimise viivitus: 0 … 2000 µs
- Ajaintervallide mõõtevahemik: 0 … 1000 µs
- Sondi prisma viivitus: 0 … 15 µs
- Defektide automaatne signaalimine (AFS), Dual-gate
- AFS-väravate seadistusvahemik: 0 … 2000 µs
- AFS-väravate seadistustasemed: 0 … 100%
- Signaalide tuvastamine (vastuvõtja): positiivne poollaine, raadiorežiim
- Seadme mõõtmed (umbes): 80 × 162 × 35 mm / 3.14 × 6.37 × 1.37″
- Ekraani mõõtmed (umbes): 48 × 74 mm / 1.88 × 2.91″
- Toiteallikas: 100 … 250 V AC või 3 × 1.5 V AA patareid
- Kaal (umbes): 250 g / 0.55 lb (ilma patareideta)
Tarnekomplekt
- 1 × PCE-FD 20 ultraheli paksusemõõtur
- 1 × sondikaabel (pikkus 1.5 m)
- 1 × kontaktmuunduri sond (90°)
- 1 × kontaktmuunduri sond (45°)
- 3 × 1.5 V AA-patareid
- 1 × patareilaadija / elektritoiteallikas
- 1 × USB-kaabel
- 1 × kasutusjuhend
