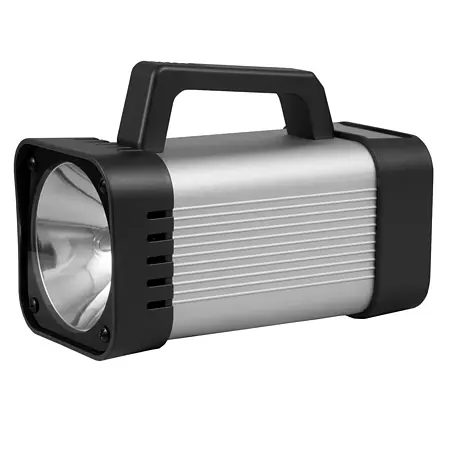

Päästikusisendiga stroboskoop PCE-DSX 20. Kaasaskantav stroboskoop professionaalseks kasutamiseks / ere ksenoonvälk / LED-ekraan / väline päästikusisend / seadistamine nuppude ja pöördnupuga.
Stroboskoopi kasutatakse tavaliselt kiiruse või vibratsiooni mõõtmiseks või liikumise vaatlemiseks. Sellel stroboskoobil on väike korpus ja see on kerge. Seetõttu saab stroboskoopi mugavalt kasutada ka raskesti ligipääsetavates kohtades mõõtmisel. Seade on kasutajale optimaalne töövahend. Välgusagedust seadistatakse stroboskoobi pöördnupuga ja kuvatakse digitaalsel ekraanil. Stroboskoobi pidev kasutamine on hõlpsasti võimalik. Seadmel on ka päästikusisend, mis võimaldab välist päästikut või sünkroonimist. Toitepinge saadakse võrgukaabli kaudu. Klaviatuuri abil saab valida poole väiksema või kaks korda suurema kiiruse.
Kasutusalad
See stroboskoop on ideaalne töövahend tööstusseadmete ja -masinate hooldustehnikutele ning hoolduspersonalile. Kontrollige kiirust ja sünkroonimist või tehke nähtavaks vead, mida palja silmaga ei näe – muutke protsessid optiliselt seisvaks. Stroboskoopi on juba aastaid kasutatud paljudes tööstusprotsessides, samuti on see end tõestanud teadus- ja arendustegevuses:
- Õlletehaste ning mineraalveetootjate villimis- ja etikettimismasinatel.
- Paberi- ja trükimasinatel: siin kasutatakse stroboskoopi registri tuvastamiseks kiirustel üle 60 m / min. Stroboskoobiga vaadeldakse paani enne kerimist. Stroboskoop muudab ka kõige väiksemate protsessivigade, näiteks pulsatsioonide, visualiseerimise väga lihtsaks. Järgmine pilt on tehtud paberimasina traadil. Kõik ribad ja imurid, mis liikusid nende ribade all paberimasina sõela all, töötasid ideaalselt, välja arvatud üks. Loomulikult ei olnud see visuaalselt nähtav. Stroboskoobiga sai veaallika tuvastada valmis paberil olevate väga peente märkide järgi.
- Kudumismasinatel tekstiilitehastes, autotööstuses ning suure kiirusega masinatel ja mootoritel: stroboskoopi kasutatakse peamiselt kiiruse määramiseks, nagu on näidatud parempoolsel pildil. Sageli kontrollitakse või reguleeritakse selle abil suurte kiirete rootorite kiirust protsessijuhtimissüsteemi andmete või digitaalsel ekraanil näidatud kiiruse väärtuse järgi, mis pärineb tavaliselt elektriliselt ajamist. Lisaks kontrollitakse võlli kontsentrilisust. Seega on stroboskoop optimaalne töövahend mootorite, võllide, rihmade, silindrite ja kõige muu töötamise ajal pöörleva kontrollimiseks.
- Kliimaseadmete tööstuse ventilatsioonisüsteemidel, terasetööstuse ribavaltsimistehastel ja kõikjal, kus kasutatakse pöörlevaid osi või toimub suuremahuline tootmine, on stroboskoop ideaalne töövahend.
Märkus õnnetuste ennetamise kohta stroboskoobi kasutamisel: kõik objektid, mis stroboskoobiga seisma näivad jäävat, liiguvad suure kiirusega. Seetõttu hoidke alati ohutut vahemaad ja ärge puudutage katseobjekti.
Üldteave stroboskoobi kasutamise kohta
Järgnevad pildid näitavad, kuidas stroboskoopi õigesti kasutada õigete väärtuste või optimaalse stoppkaadri loomiseks ning mis põhjustab näiteks kahekordse kiiruse näidu (110 rpm asemel 220 rpm). Õige toimimisviis kehtib üldiselt, isegi kui siin käsitletakse ainult ajami ja ajamivõlli näidet.
Ühe rihmaajami hindamisel on optilist seisakut lihtne saavutada, sest alati võib leida mõne silmapaistva punkti, mille järgi stroboskoopi reguleerida.
Mitme kiilrihma vaatlemisel stroboskoobiga tuleks võimaluse korral, näiteks masina remondi või hoolduse ajaks seiskamisel, märkida kriidiga kõikidele rihmadele nende liikumissuunaga risti olev võrdlusjoon.
Võllil tehtava mõõtmise näide
Hästi või optimaalselt tsentreeritud tiivikuga võlli korral mõõdate optilise seisaku ajal alati tegelikku kiirust. Kui tiivikul on aga aksiaalne kõrvalekalle või tasakaalustamatus, mõõdate stroboskoobiga näiteks kahekordset kiirust. See asjaolu põhjustab sageli kohapealsetes tööolukordades valesid hinnanguid.
Olulisemad näitajad
- Välgusagedus: 50 … 35000 FPM**
- Täpsus: ±(0.05% mõõdetud väärtusest + 2 Dgt)**
- Välgusagedus
- Faasi nihe
- Lambi tüüp: ksenoonvälk
- Välgu reageerimisaeg: 10 … 30 μs
- Päästikusisendiga**
Tehnilised andmed
- Optiline kiirus, mõõtevahemik 50 … 999 RPM, eraldusvõime 0,1 RPM, täpsus ±(0.05 % of Rd +2 digits). Optiline kiirus, mõõtevahemik 1000 … 9999 RPM, eraldusvõime 1 RPM, täpsus ±(0.05 % of Rd +2 digits). Optiline kiirus, mõõtevahemik 10000 … 35000 RPM, eraldusvõime 10 RPM, täpsus ±(0.05 % of Rd +2 digits). Faasi nihe, mõõtevahemik 0 … 359 °, eraldusvõime 1 °, täpsus ±(0.1 % of Rd +2 digits). Sagedus, mõõtevahemik 49,98 … 599,9 RPM, eraldusvõime 0,001 Hz, täpsus ±(0.05 % of Rd +2 digits). Sagedus, mõõtevahemik 600 … 5999 RPM, eraldusvõime 0,01 Hz, täpsus ±(0.05 % of Rd +2 digits). Sagedus, mõõtevahemik 6000 … 35000 RPM, eraldusvõime 0,1 Hz, täpsus ±(0.05 % of Rd +2 digits).
- Üldised tehnilised andmed: ekraani suurus 2,8 Inch. Reageerimisaeg, lisateave: välk 10 … 30 µs. Tööaja lisateave: mõõtmiste vaheline paus peab olema vähemalt 10 minutit. Välgusageduse kestus: <2000 RPM: 4 tundi
- 2001 … 3600 RPM: 2 tundi
- 3601 … 8000 RPM: 60 minutit
- >8000 RPM: 30 minutit. Valgusallikas: ksenoonvälk. Valguse värvus: 6500 K. Välgu võimsus: 8 Joule.
- Päästikusisend: väline, tase: High: 2.5 – 12V
- Low: <0.8V. Vahemik: 0 – 1200 ms. Eraldusvõime: <1000 PRM: 0.1 RPM
- <9999 RPM: 1 RPM
- <35000 RPM: 10 RPM. Täpsus: ±(0.1% of Mw + 2 digits). Kaitseklass (seade): IP20. Toiteallikas: 230 V AC 50/60 Hz. Ühenduse tüüp: külmaseadme pistik. Töötingimused: 0 – 50 °C, 0 – 80 % RH. Hoiutingimused: 0 – 50 °C, 0 – 80 % RH. Mõõtmed (L × W × H): 230 × 110 × 150 mm. Kaal: 1145 g.
Tarnekomplekt
- 1 × stroboskoop / stroboskoobi valgus PCE-DSX 20
- 1 × päästikusisendi pistik
- 1 × toitekaabel
- 1 × kasutusjuhend
