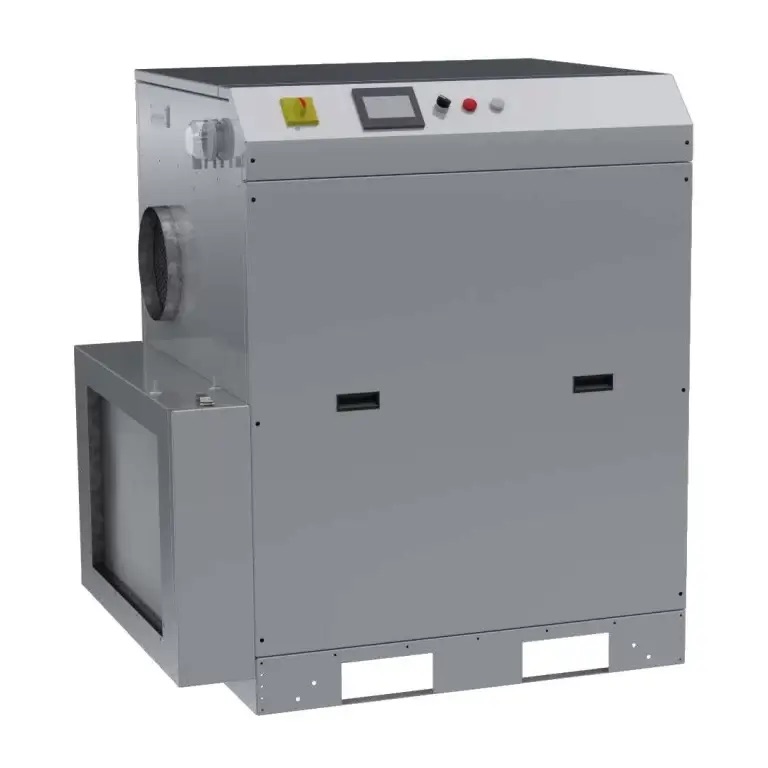

Tööstuslik adsorptsioonkuivati FRAL FR3050–FR5050 – kuni 37,2 kg/h
FRAL FR3050–FR5050 seeria on suure jõudlusega professionaalsete tööstuslike adsorptsioonkuivatite sari, mis on mõeldud pidevaks niiskuse kontrollimiseks tootmises, ladudes, külmades ruumides, tehnoloogilistes protsessides ning teistes nõudlikes tööstuskeskkondades.
FRALi FR-seeria oluline eelis kondensatsioonkuivatite ees on võime töötada efektiivselt ka alla 0 °C temperatuuridel ning saavutada väga madalaid kastepunkte, kuni ligikaudu −60 °C dp. FR5050 ametlik töövahemik on −20…+40 °C.
Seeria suurima FR5050 mudeli kuivatusvõimsus on 37,2 kg/h tingimustel 20 °C / 60% RH, mis vastab teoreetiliselt kuni 892,8 kg niiskusele 24 tunni jooksul samadel püsivatel tingimustel. Protsessiõhu vooluhulk ulatub mudelist sõltuvalt ligikaudu 3050–5050 m³/h.
Miks valida FRAL FR3050–FR5050 adsorptsioonkuivati?
FR3050–FR5050 seeria on mõeldud olukordadesse, kus tavalisest kondensatsioonkuivatist enam ei piisa.
Peamised eelised:
- väga suur kuivatusvõimsus;
- töövõime ka miinustemperatuuridel;
- väga madala kastepunkti saavutamise võimalus;
- protsessiõhk kuni 5050 m³/h;
- suure jõudlusega adsorptsioonrootor;
- tugev tööstuslik konstruktsioon;
- PLC-juhtimine;
- lihtne juurdepääs komponentidele hoolduseks;
- võimalik elektriline või auruga regenereerimine;
- võimalik integreerida tööstuslikku protsessi;
- saadaval mitmed lisafunktsioonid ja kohandused.
FRAL kirjeldab suuremaid FR-seeria seadmeid just nõudlikumate tööstuslike rakenduste jaoks mõeldud kõrge jõudlusega rootorkuivatitena.
Adsorptsioonkuivati töötab ka madalatel temperatuuridel
Üks olulisemaid põhjuseid adsorptsioonkuivati valimiseks on madal temperatuur.
Kondensatsioonkuivati efektiivsus sõltub tugevalt õhutemperatuurist. Temperatuuri langedes väheneb vee kondenseerumise võime ja koos sellega kuivati jõudlus.
Adsorptsioonkuivati töötab teisel põhimõttel. Niiskus seotakse pöörleva adsorptsioonrootori abil ning eemaldatakse rootorist kuumutatud regenereerimisõhuga.
FRAL märgib oma adsorptsioonkuivatite üheks peamiseks kasutuseeliseks just töö alla 0 °C temperatuuridel ja võimaluse saavutada kuni −60 °C suurusjärgus kastepunkti.
Seetõttu sobivad FR3050–FR5050 seadmed hästi näiteks külmadesse ladudesse, tootmishoonetesse ja protsessidesse, kus väga madalat niiskust tuleb hoida sõltumata ruumi temperatuurist.
Kuidas tööstuslik adsorptsioonkuivati töötab?
Adsorptsioonkuivatis kasutatakse kahte õhuvoolu.
Protsessiõhk on õhk, mida soovitakse kuivatada. See liigub läbi adsorptsioonrootori, kus õhus olev veeaur seotakse rootori adsorbeeriva materjaliga.
Teine õhuvool on regenereerimisõhk.
Rootor pöörleb pidevalt protsessi- ja regenereerimissektori vahel. Regenereerimisõhk kuumutatakse ning juhitakse läbi niiskust sisaldava rootoriosa. Soojus vabastab rootorisse kogunenud vee ning niiske regenereerimisõhk juhitakse seadmest välja.
Seejärel liigub regenereeritud rootor tagasi protsessiõhu sektsiooni ning tsükkel algab uuesti.
Selline pidev protsess võimaldab hoida tööstusruumi või tehnoloogilise protsessi niiskust väga täpselt kontrolli all.
Kuivatusvõimsus kuni 37,2 kg/h
FR5050 ametlik kuivatusvõimsus on 37,2 kg/h tingimustel 20 °C ja 60% RH.
Ööpäevaseks väärtuseks teisendades:
37,2 × 24 = 892,8 kg/24 h.
Oluline on mõista, et 892,8 kg/24 h ei ole eraldi tootja mõõdetud universaalne „l/24h“ näitaja, vaid tunnijõudlusest arvutatud ööpäevane ekvivalent samadel 20 °C / 60% RH tingimustel.
Seetõttu kasutaksin Pro Airi lehel tehniliselt korrektsemat põhinäitajat:
Kuivatusvõimsus: kuni 37,2 kg/h (20 °C / 60% RH)
ja alles täiendava infona:
≈ 892,8 kg/24 h samadel tingimustel.
Protsessiõhk kuni 5050 m³/h
FR3050–FR5050 seeria on mõeldud suurte õhukoguste töötlemiseks.
Ametliku tehnilise dokumentatsiooni järgi on protsessiõhu vooluhulgad mudeliti 3050, 3550, 4550, 4050 ja 5050 m³/h.
Suure õhuvoolu tõttu saab seadmed integreerida ka kanalitesse ja tööstuslikesse õhutöötlussüsteemidesse, kus eesmärk pole ainult ühe ruumi kuivatamine, vaid konkreetsete protsessitingimuste saavutamine.
Väga madala kastepunkti saavutamine
Tööstuslikus niiskuse kontrollis pole suhteline õhuniiskus alati kõige olulisem näitaja.
Paljudes protsessides määratakse nõutav kuivus hoopis kastepunkti järgi.
FRAL toob FR-seeria puhul välja võimaluse saavutada sobiva süsteemilahendusega kastepunkte kuni ligikaudu −60 °C dp.
See avab täiesti teistsugused kasutusvõimalused kui tavalisel ehituskuivatil.
Näiteks võib väga kuiv õhk olla vajalik:
- tööstuslikes tootmisprotsessides;
- materjalide kuivatamisel;
- külmladudes;
- niiskustundlike toodete säilitamisel;
- korrosiooni vältimisel;
- tootmisruumide niiskuse stabiliseerimisel;
- protsessiõhu ettevalmistamisel.
PLC-juhtimine professionaalseks kasutamiseks
FR5050 on varustatud PLC-juhtimise ja ekraaniga juhtterminaliga. Tööstusliku automaatika jaoks on võimalik kasutada ka RS485 Modbus-liidest või teisi kommunikatsiooniprotokolle.
See on suur erinevus võrreldes lihtsama kaasaskantava õhukuivatiga.
Tööstusliku kuivati puhul võib seade olla osa suuremast tootmis- või hooneautomaatikasüsteemist, kus niiskust kontrollitakse pidevalt ning seadme töö peab sobituma ülejäänud protsessiga.
Elektriline või auruga regenereerimine
FR3050–FR5050 seeria tehnilises dokumentatsioonis on toodud nii elektriline kui auruga regenereerimise võimalus.
Elektrilise regenereerimise paigaldatud võimsus sõltub mudelist ja jääb 27–54 kW vahele.
Auruga variandi puhul saab regenereerimiseks kasutada olemasolevat tööstuslikku aurusüsteemi.
See võib olla suure tööstusobjekti puhul oluline, sest optimaalse lahenduse määramisel ei vaadata ainult kuivati ostuhinda, vaid kogu süsteemi energiakulu ja olemasolevaid energiaallikaid.
Tööstuslik konstruktsioon ja hooldatavus
FRAL on suure FR-seeria projekteerimisel pööranud tähelepanu ka hooldusele.
FR5050 tootja kirjelduses tuuakse välja avatud konstruktsioon, mis võimaldab komponentidele hõlpsat juurdepääsu nii paigaldamisel kui hooldamisel, ning roostevaba terase kasutamine pikaajalise töökindluse saavutamiseks.
Suure tööstusliku kuivatussüsteemi puhul on see oluline, sest seade võib töötada pikaajaliselt või olla tootmisprotsessi kriitiline osa.
FRAL FR3050–FR5050 tehnilised andmed
| Mudel | FR3050 | FR3550 | FR4550T | FR4050 | FR5050 |
|---|---|---|---|---|---|
| Kuivatusvõimsus 20°C / 60% RH | 23 kg/h | 27,3 kg/h | 21,1 kg/h | 31,7 kg/h | 37,2 kg/h |
| Arvutuslik 24 h ekvivalent | 552 kg | 655,2 kg | 506,4 kg | 760,8 kg | 892,8 kg |
| Protsessiõhk | 3050 m³/h | 3550 m³/h | 4550 m³/h | 4050 m³/h | 5050 m³/h |
| Kasulik staatiline rõhk | 400 Pa | 350 Pa | 300 Pa | 400 Pa | 400 Pa |
| Regenereerimisõhk | 900 m³/h | 1100 m³/h | 900 m³/h | 1350 m³/h | 1600 m³/h |
| Elektrilise regenereerimise võimsus | 30 kW | 36 kW | 27 kW | 45 kW | 54 kW |
| Max elektrivõimsus | 32,3 kW | 38,5 kW | 30,3 kW | 48,1 kW | 57,5 kW |
| Max vool | 46,7 A | 55,8 A | 43,7 A | 69,5 A | 83,1 A |
| Toide | 400 V / 3~ / 50 Hz | 400 V / 3~ / 50 Hz | 400 V / 3~ / 50 Hz | 400 V / 3~ / 50 Hz | 400 V / 3~ / 50 Hz |
| Helirõhutase* | 68 dB(A) | 68 dB(A) | 69 dB(A) | 70 dB(A) | 72 dB(A) |
* FRAL määrab helirõhutaseme vabas väljas 10 m kaugusel. Kõik tabeli põhiandmed pärinevad tootja tehnilisest dokumentatsioonist.
Milline FRAL FR-seeria mudel valida?
Mudelit ei tasu valida ainult maksimaalse kuivatusvõimsuse järgi.
Oluline on teada:
Kui suur on vajalik protsessiõhu kogus?
Milline on siseneva õhu temperatuur ja niiskus?
Millist lõppniiskust või kastepunkti soovitakse saavutada?
Milline staatiline rõhk on kanalites vajalik?
Kas regenereerimiseks kasutatakse elektrit või auru?
Kas süsteem töötab pidevalt või perioodiliselt?
Näiteks FR4550T protsessiõhu vooluhulk on suurem kui FR4050-l, kuid selle niiskuse eemaldamise võime standardtingimustes on väiksem. See näitab hästi, miks tööstuslikku adsorptsioonkuivatit ei saa valida ainult mudelinumbri või m³/h järgi.
Kus kasutatakse FRAL FR3050–FR5050 adsorptsioonkuivateid?
Selle võimsusklassi seadmed sobivad eelkõige objektidele, kus niiskuse kontroll on osa hoone või tootmisprotsessi tehnoloogiast.
Tüüpilised rakendused võivad olla:
- tootmisettevõtted;
- suured laod;
- külmlaod;
- logistika- ja säilitusruumid;
- niiskustundlike materjalide tootmine;
- tehnilised ruumid;
- protsessiõhu kuivatamine;
- korrosioonikaitse;
- madala kastepunktiga protsessid;
- suuremahuline konstruktsioonide kuivatamine;
- külmades tingimustes toimuv professionaalne kuivatamine.
FRAL ise positsioneerib adsorptsioonseadmeid eelkõige olukordadesse, kus temperatuur langeb alla 0 °C või on vaja saavutada väga madalat kastepunkti.
Adsorptsioonkuivati või kondensatsioonkuivati?
Need kaks tehnoloogiat täidavad osaliselt sama ülesannet, kuid nende optimaalne kasutusala on erinev.
Kondensatsioonkuivati on üldjuhul väga efektiivne soojemates ja niiskemates tingimustes. Seetõttu kasutatakse seda laialdaselt ehitusobjektidel, veekahjustustel, ladudes ja tavapärases ruumide kuivatamises.
Adsorptsioonkuivati muutub eriti huvitavaks madalatel temperatuuridel ja siis, kui soovitakse saavutada väga madalat suhtelist õhuniiskust või kastepunkti.
Näiteks Pro Airi Fral FDNP 62 professionaalne ehituskuivati on mobiilne kondensatsioonkuivati, mille õhuvool on 550 m³/h ja keskmine nimivõimsus ainult 750 W. FRAL kirjeldab FDNF62 mudelit kuumgaasisulatusega professionaalse mobiilse kondensatsioonkuivatina.
FR3050–FR5050 on sellest täiesti teise klassi tööstuslik süsteem.
Millal valida kondensatsioonkuivati?
Kui eesmärk on näiteks tavalise ehitusobjekti, remonditava hoone või veekahjustusega ruumi kuivatamine normaalsetel plusstemperatuuridel, võib suure tööstusliku adsorptsioonkuivati kasutamine olla ebavajalik.
Keskmise suurusega professionaalseks kuivatamiseks sobib näiteks Fral FDNP 62.
Suurema ehitusobjekti või veekahjustuse puhul tasub vaadata Fral FDNP 96 professionaalset ehituskuivatit.
Kui temperatuur on aga väga madal või vajalik lõppniiskus oluliselt madalam sellest, mida kondensatsioonkuivatiga mõistlikult saavutada saab, muutub FRALi adsorptsioonkuivati tehniliselt palju sobivamaks.
Lisavarustus ja süsteemi kohandamine
FRAL pakub suuremate FR-seeria adsorptsioonkuivatite puhul mitmeid süsteemi kohandamise võimalusi.
FR5050 tootjaandmetes on lisavarustusena välja toodud muu hulgas:
- regenereerimissoojuse taaskasutus;
- vesijahutusega eeljahutusregister;
- vesijahutusega järeljahutusregister;
- vesiküttega järelsoojendusregister;
- RS485 Modbus;
- teised kommunikatsiooniprotokollid;
- erinevad toitepinged;
- muud projektipõhised erilahendused.
See tähendab, et FR3050–FR5050 tuleks käsitleda pigem projekteeritava tööstusliku niiskuskontrolli süsteemina kui lihtsalt pistikusse ühendatava õhukuivatina.
Korduma kippuvad küsimused
Mis on adsorptsioonkuivati?
Adsorptsioonkuivati eemaldab õhust niiskust pöörleva adsorptsioonrootori abil. Rootor seob protsessiõhus oleva veeauru ning kuumutatud regenereerimisõhk eemaldab niiskuse rootorist.
Kui suur on FR5050 kuivatusvõimsus?
FR5050 kuivatusvõimsus on 37,2 kg/h temperatuuril 20 °C ja 60% RH. See vastab arvutuslikult 892,8 kilogrammile 24 tunni jooksul, kui tingimused püsiksid samad.
Kui suur on FR5050 õhuvool?
FR5050 protsessiõhu vooluhulk on 5050 m³/h.
Kas adsorptsioonkuivati töötab miinustemperatuuril?
Jah. FRALi FR-seeria on mõeldud töötama ka alla 0 °C tingimustes. FR5050 tootjaandmetes on toodud tööpiirkond −20…+40 °C.
Kui madala kastepunkti saab FR-seeriaga saavutada?
FRAL kirjeldab FR-seeria võimekusena sobivates tingimustes kastepunkti kuni ligikaudu −60 °C dp. Tegelik saavutatav väärtus sõltub süsteemi konfiguratsioonist ja siseneva õhu tingimustest.
Kas FR3050–FR5050 vajab 400 V elektriühendust?
Jah. Tehnilise dokumentatsiooni järgi kasutavad need mudelid 400 V / 3 faasi / 50 Hz elektritoidet.
Kas FR-seeriat saab ühendada hooneautomaatikaga?
Jah. FR5050 on PLC-juhtimisega ning saadaval on RS485 Modbus või teised kommunikatsioonilahendused.
Kas FR3050–FR5050 sobib ehituskuivatiks?
Tehniliselt saab adsorptsioonkuivatust kasutada ka ehitus- ja konstruktsioonikuivatamisel, eriti külmades või väga madalat lõppniiskust nõudvates tingimustes. Tavalisel soojal ehitusobjektil on mobiilne kondensatsioonkuivati sageli lihtsam ja energiatõhusam lahendus.
FRAL FR3050–FR5050 – professionaalne lahendus tööstuslikuks niiskuse kontrolliks
FRAL FR3050–FR5050 seeria tugevus ei seisne ainult väga suures kuivatusvõimsuses.
Kõige olulisem on võime kontrollida niiskust tingimustes, kus tavalise kondensatsioonkuivati kasutusvõimalused muutuvad piiratud.
Kuni 5050 m³/h protsessiõhk, kuni 37,2 kg/h niiskuse eemaldamine, töövõime miinustemperatuuridel, väga madala kastepunkti saavutamise võimalus ning PLC-põhine juhtimine teevad FR-seeriast lahenduse nõudlikule tööstuslikule kasutajale.
