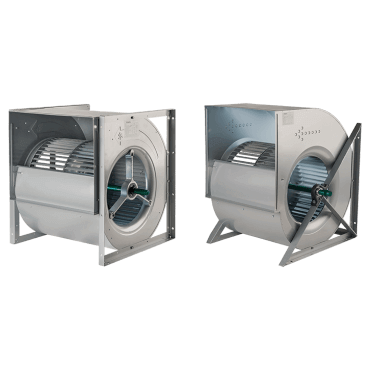

Kahe sisendiga tsentrifugaalventilaator Tecnifan TDA – SR 3100- 53800 m3/h

Kahe sisendiga tsentrifugaalventilaator Tecnifan TDA – SR 3100- 53800 m3/h

Kategooriad:
Tööstuslik/kaubanduslik ventilaatorid ja tuulemasinadTsentrifugaalventilaatorid

Kahe sisendiga tsentrifugaalventilaator Tecnifan TDA – SR 3100- 53800 m3/h

Kahe sisendiga tsentrifugaalventilaatorid, pooltugevdatud seeria, valmistatud galvaniseeritud terasest, kvaliteet Z-275. Vaba väljundvõll rihmülekande jaoks. Sisaldab topeltvõlli otsa ja kuupraami, mis hõlbustab kokkupanekut kaheksas võimalikus asendis.

  • Saadaval järeltellimisel (1-2 nädalat)
Tastuta transport Tellimustele üle 250€
14-päevane tagastus Muretu ostuõigus
Proair turvaline partner

Kahe sisendiga tsentrifugaalventilaator Tecnifan TDA – SR 3100- 53800 m3/h

Kahe sisendiga tsentrifugaalventilaatorid, pooltugevdatud seeria, valmistatud galvaniseeritud terasest, kvaliteet Z-275. Vaba väljundvõll rihmülekande jaoks. Sisaldab topeltvõlli otsa ja kuupraami, mis hõlbustab kokkupanekut kaheksas võimalikus asendis.

Tsentrifugaalventilaator

Ettepoole suunatud tiivik on valmistatud sisseehitatud labadega, mis annab ventilaatorile suure jäikuse ja suure jõudluse. Laagrid on jäigad, isereguleeruvad kuullaagritüübid, suletud ja määritud kogu eluea jooksul.

Väikeseeria konstruktsioon on tehtud külgraamide ja tugiristõlaga ning suurseeria sisaldab kolmnurkse konstruktsiooniga raami ja laagrituge.

Tehniline kataloog TDA – SR
Commercial Brochure TDA – SR

Väike seeria

Tüüp Suurus tollides Max Kiirus (min) Maksimaalne abs võimsus (kW) Max Õhuvool (m2/h) Max Kogurõhk (Pa) Ligikaudu Kaal (kg) Tehnilised andmed
SR T2SR SR T2SR SR T2SR SR T2SR SR T2SR
TDA 7/7 – SR 7/7 2700 2500 1.2 1.5 3100 6200 960 770 6 13
TDA 9/7 – SR 9/7 2100 2100 1.5 2 4250 8500 1090 890 10.5 20
TDA 9/9 – SR 9/9 2100 2100 1.7 2 5100 10200 1000 830 11.5 22
TDA 10/8 – SR 10/8 1900 1900 2 3 5150 10300 1130 1000 12 25
TDA 10/10 – SR 10/10 1900 1900 2.5 3 6100 12200 1170 960 13.5 28
TDA 12/9 – SR 12/9 1600 1600 3 3.5 6850 13700 1260 1010 17 33
TDA 12/12 – SR 12/12 1600 1600 3 3.5 8550 17100 1050 800 18.5 40
TDA 15/11 – SR 15/11 1300 1200 4 5 9700 19400 1080 830 23.5 45
TDA 15/15 – SR 15/15 1300 1100 4.5 6 12350 24700 1000 700 27.5 60
TDA 18/13 – SR 18/13 1100 1000 5.5 7 13300 26600 1140 870 33 72
TDA 18/18 – SR 18/18 1100 1000 6 7 17300 34600 1020 750 38.5 82

Suur seeria

Tüüp Suurus tollides Max Kiirus (min) Maksimaalne abs võimsus (kW) Max Õhuvool (m2/h) Max Kogurõhk (Pa) Ligikaudu Kaal (kg) Tehnilised andmed
TDA 20/15 SR 20/15 900 7.5 19650 900 63
TDA 20/20 SR 20/20 800 7.5 23550 690 75.5
TDA 22/15 SR 22/15 800 8 23150 830 66
TDA 22/20 SR 22/20 750 8 27100 740 75
TDA 22/22 SR 22/22 700 8 29500 640 83
TDA 25/20 SR 25/20 550 9 34200 560 88
TDA 25/25 SR 25/25 550 9 39350 570 100
TDA 30/20 SR 30/20 550 11 40850 800 95
TDA 30/28 SR 30/28 450 11 53800 590 126
KUMMIST TÜÜPI ANTIBRATSIOONI KINDLUSED

Kummist tüüpi vibratsioonivastased alused tarnitakse lisavarustusena 4-liikmelistes rühmades koos nende kokkupanekuks vajalike kruvidega. Need valitakse, võttes arvesse mootori ventilaatori kaalu ja pöörete arvu.

VEDRU TÜÜPI T+P ANTIBRATSIOONI KINNITUSED

Vedrutüüpi antivibratsioonikinnitused tarnitakse lisavarustusena 4-liikmeliste rühmadena koos plaadi ja nende kokkupanekuks vajalike kruvidega. Need valitakse, võttes arvesse mootori ventilaatori kaalu ja pöörete arvu.

SÄDEMEVASTANE KONSTRUKTSIOON

Ventilaatorid on ehitatud vastavalt standardile UNE-EN 14986. Sädemevastane konstruktsioon sisaldab sisselaskeava kaitset, samuti külgplaate või vasika sisselaskeava vastavalt ventilaatori suurusele.

SISENDI äärik (MITTE PAIGALDATUD) – S/I

Valmistatud tsingitud terasest, see on kohandatud ühe sisselaskega ventilaatorite sisselaskeavaga. Tarnitakse eraldi, mitte paigaldatud.

SISSEVÄÄRIK (PAIGALDATUD) – S/I

Valmistatud tsingitud terasest, see on kohandatud ühe sisselaskega ventilaatorite sisselaskeavaga. Tarnitakse monteeritult.

VÄLJUSTUSVÄLIK (MITTE PAIGALDATUD) – D/I

Valmistatud tsingitud terasest, see on kohandatud kahe sisselaskega ventilaatorite väljalaskeavaga. Tarnitakse eraldi, mitte paigaldatud.

VÄLJUSTUSVÄLIK (PAIGALDATUD) – D/I

Valmistatud tsingitud terasest, see on kohandatud kahe sisselaskega ventilaatorite väljalaskeavaga. Tarnitakse monteeritult.

VÄLJUSTUSVÄLIK (MITTE PAIGALDATUD) – S/I

Valmistatud tsingitud terasest, see on kohandatud ühe sisselaskega ventilaatorite väljalaskeavaga. Tarnitakse eraldi, mitte paigaldatud.

VÄLJUSTUSVÄLIK (PAIGALDATUD) – S/I

Valmistatud tsingitud terasest, see on kohandatud ühe sisselaskega ventilaatorite väljalaskeavaga. Tarnitakse monteeritult.

MOOTORI TUGI PING

Valmistatud tsingitud terasest, sellel on käigukasti pingutamise hõlbustamiseks pöördepunktiga kiikpink.

VÕLLI KAITSE – S/I

Tsingitud oomega-kujuline element, millel on selle jahtumist võimaldav ava, mis katab ühe sisselaskeventilaatorite võlli ja laagrid.

PAINDLIK ÜHENDUS HM (MITTE PAIGALDATUD)

Valmistatud polüester lõuendist + PVC. Tarnitakse eraldi, mitte paigaldatud. Seda saab kinnitada õhuvõtu esiosa külge ühelt poolt ja ühendusääriku abil vastasküljelt.

PAINDLIK ÜHENDUS HM (PAIGALDATUD)

Valmistatud polüester lõuendist + PVC. See tarnitakse mootori-ventilaatorrühma esiosale paigaldatuna. Seda saab kinnitada õhuvõtu esiosa külge ühelt poolt ja ühendusääriku abil vastasküljelt.

TÜHJENDUSKRUPP

Valmistatud messingist ja paigutatud ventilaatori alumisse ossa, et hõlbustada kondensaatorite tühjendamist.

VÄLINE määrdenippel

Väline määrdenippel, mis võimaldab laagreid määrida. Koosneb PVC torust ja kahest pistikust mõlemas otsas.

KOLME KIIRELINE MOOTOR

Valikuliselt saab TMD-seeriat varustada kolmekäigulise mootoriga, suletud mootoriga (IP54), 4 või 6-pooluselise ühefaasilise mootoriga, isolatsiooniklass F, integreeritud ühenduskarbi ja tihendikarbiga.

TUGIJALGADE KOMPLEKT

Valmistatud tsingitud terasest ja stantsitud tugevdustega, see on varustatud kruvide ja kummitüüpi vibratsioonivastaste alustega.

EPOKSÜVÄRV

Korpus, tiivik, raam ja deflektor on viimistletud väga vastupidava ja vastupidava EPOXY värviga ning suure jõudlusega EPOXY lakiga.

VÕLLI PUNKTI KAITSE

Metallikaitse värvitud epoksiidiga RAL 3000, mis takistab kokkupuudet võlliga.

ÜLEVAATUS JAAN

Valmistatud tsingitud terasest 4 erineva paigaldusasendiga.

ÜHEFAASI KIIRUSREGULAATOR

See juhib vahelduvvoolumootorite kiirust ja pöördemomenti, teisendades sageduse füüsilised väärtused ja võrgupinge lõpmatuseni muutuvateks suurusteks, säilitades samal ajal nendevahelise suhte konstantsena. Mõeldud ühefaasilise mootoriga ventilaatoritele.

SISSENDAKITSE (POLE PAIGALDATUD)

Valmistatud tsingitud terasest vastavalt standardile UNE 100250. Tarnitakse eraldi, mitte monteerituna.

SISSELASEKITSE (PAIGALDATUD)

Valmistatud tsingitud terasest vastavalt standardile UNE 100250. Tarnitakse monteeritult.

VÕLLI TIHEND – S/I

Alumiiniumist ja spetsiaalsest vaigust kettad, et vältida osakeste või söövitavate elementide sisenemist ühe sisselaskeventilaatoritesse.

MOOTORI TUGI KLASS

Tsingitud terasest valmistatud see võimaldab mootorit otse korpusele paigaldada. See on varustatud tensori, kummikaitse ja kruvidega.

LÜGISTAV MOOTORI ALUS

Valmistatud tsingitud terasest, võimaldab reguleerida käigukasti ja mootorit. Saadaval kolmes suuruses korpusega mootoritele alates raami suurusest 63 kuni 180.
